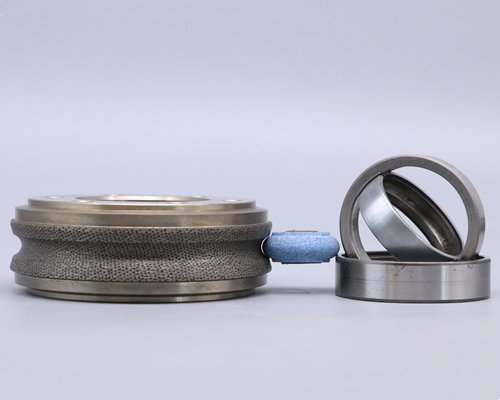

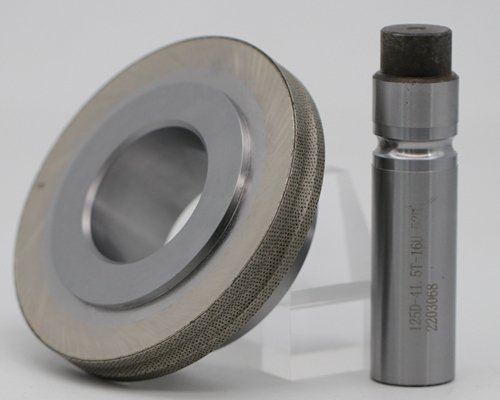

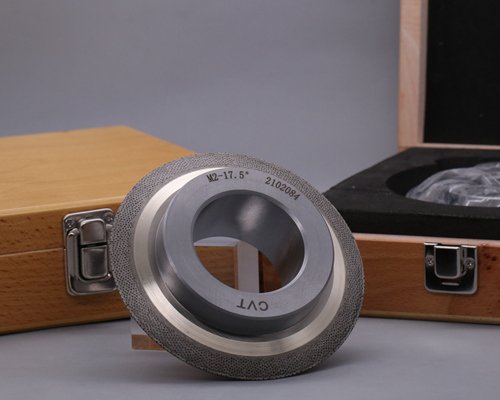

Rodillos diamantados, Rodillos de seguimiento en diamante

Tipos de rodillo giratorio de diamante fijados con proceso galvánico, fijados por sinterización de polvos metálicos, para el rectificado continuo de engranajes

Aplicaciones: Rodamientos de bolas y rodillos, guías lineales, husillos de bolas, dientes o cremalleras de engranajes, industria de turbinas para rectificado de palas, industria automovilística y de suministros, ingeniería mecánica en general, etc.

Máquina CNC comúnmente adecuada: Holfer, Gleason-Pfauter, Kapp-Niles, Reishauer, Meccanodora, Samputensili, Cinetic Landis, Toyoda

Obtener una cotización

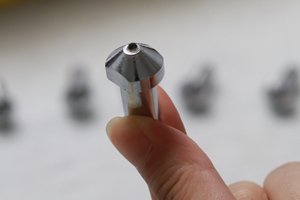

“ Tocador de diamante giratorio para vestir rodamientos, muela abrasiva guía LM. Asunto: La precisión no se puede lograr con la guía del rodamiento. Para resolver los problemas en el sitio del cliente, cumplir con los requisitos de perfil, eficiencia de procesamiento, vida útil y otros requisitos, combinados con los resultados de la investigación y el análisis en el sitio, se decidió cambiar la herramienta de preparación original: la pluma de diamante. al rodillo de diamante como plan de preparación en línea. Pruebe todos los indicadores para cumplir con los requisitos del cliente. La solución de acabado con rodillos de diamante resuelve perfectamente el problema de bajo costo y alto rendimiento de la solución de acabado de diamante de un solo punto original del cliente. “

——Neceser de cliente español

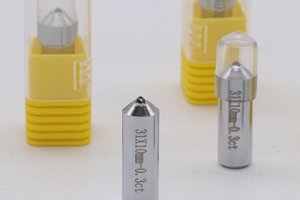

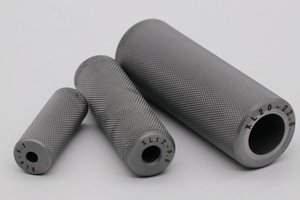

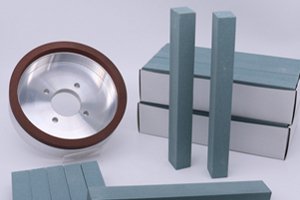

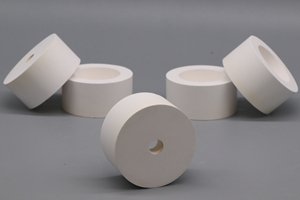

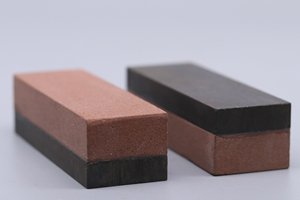

Moresuperhard ofrece una gama completa de soluciones de rectificado de muelas abrasivas. Herramientas de rectificado que incluyen tocador de diamante estacionario, rodillo de diamante giratorio, rueda de rectificado y varillas de rectificado, piedra de aceite, etc.

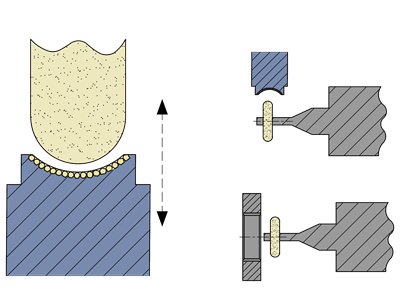

RODILLO DE DIAMANTE PERFILADOR PARA RECTIFICADO EN PLUNGÉ

Eliminación de los granos usados y aparición de nuevos granos

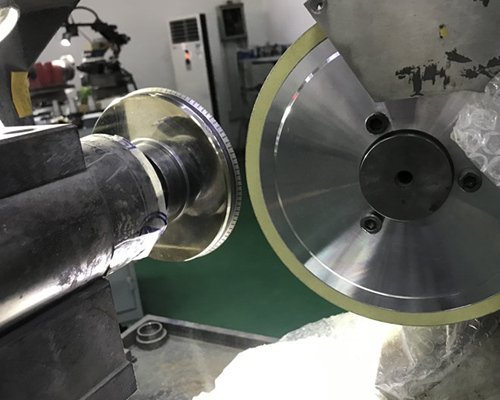

Los rodillos de diamante perfilados tienen una gran versatilidad a la hora de perfilar las muelas. Estos rodillos perfilan muelas abrasivas mediante procesos de diamantado CNC controlados automáticamente. Las muelas abrasivas convencionales deben ser diamantadas regularmente, para mantener el perfil correcto junto a un buen corte. En términos coloquiales, podríamos hablar de la necesidad de “afilar el lápiz”.

Los rodillos diamantados de More Superahrd se utilizan con éxito en las siguientes aplicaciones
– La fabricación de rodamientos de bolas y de rodillos, para el rectificado de perfiles de pistas.
– Tecnología de accionamiento para la fabricación de guías lineales, husillos de bolas, dientes de engranajes o cremalleras
– Industria de turbinas para rectificar las palas, así como la raíz de las palas y los perfiles de abeto.
– La industria automovilística y de suministros para el rectificado de árboles de levas, cigüeñales y ejes de engranajes, componentes de inyección de combustible, aros de pistón, juntas, husillos de bolas.
– Rectificado de herramientas de precisión como machos de roscar, brocas helicoidales, fresas, escariadores.
– Ingeniería mecánica general para rectificado de componentes hidráulicos o de bombas.

Rodillos de seguimiento en diamante

Tipos de rodillo giratorio de diamante

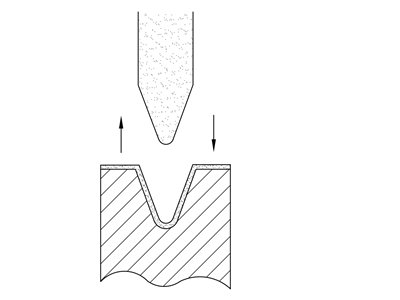

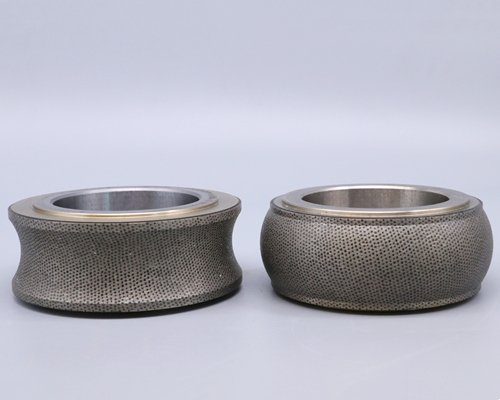

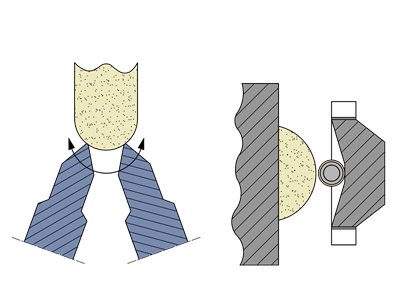

Rollos de perfil Las fresadoras diamantadas rotativas de perfil se utilizan para formar muelas abrasivas para muchos tipos diferentes de producción en masa. Los rodillos perfiladores transmiten una forma definida al borde de la muela, con la que se genera el perfil de la pieza. Generalmente el perfil del rodillo corresponde exactamente al de la pieza de trabajo, pero también se puede adaptar al rectificado específico. Un tiempo de rectificado más corto y una vida útil más larga de la herramienta conducen a una alta productividad y condiciones de proceso consistentes. Con este método de rectificado se pueden revestir muchos tipos de muelas abrasivas convencionales y, en casos especiales, muelas abrasivas muy duras.

Rodillos de seguimiento en diamante

Descripción	Tecnología	Código	Distribución de diamantes	Densidad del diamante	Exactitud de la superficie de trabajo
Rollos de perfil	Sinterizado	SD	Ajuste manual	máx	Medio
Rollos de perfil	Sinterizado	SD	Aleatoriedad	máx	Medio
Rollos de perfil	Electrodepositado	ED	Aleatoriedad	máx	Bajo
Rollos de perfil	Galvánico negativo	RD	Ajuste manual	máx	Medio
Rollos de perfil	Galvánico negativo	RD	Aleatoriedad	máx	Alto

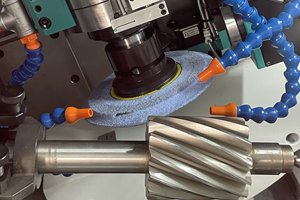

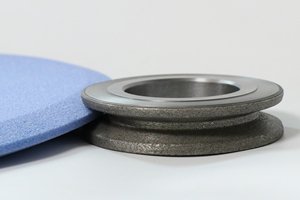

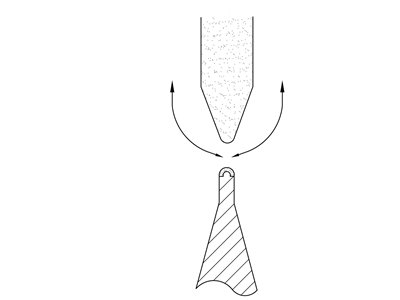

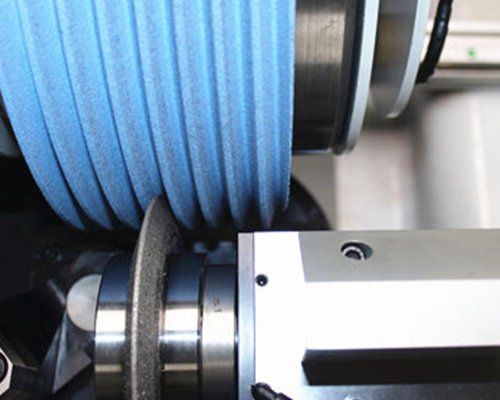

Disco de rectificado giratorio La técnica de rectificado CNC se puede utilizar en todos los campos de la producción de rectificado, especialmente para lotes de producción pequeños y medianos y para aplicaciones de prototipos. El perfil de la muela abrasiva se crea mediante un proceso controlado por CNC que mueve el rodillo de forma giratorio a lo largo del contorno objetivo. Por lo tanto, los rodillos formadores no se limitan a una pieza de trabajo específica, sino que se pueden utilizar de forma flexible.

Rodillos de seguimiento en diamante

Descripción	Tecnología	Código	Densidad del diamante	Densidad del diamante
Disco de aderezo	Sinterizado	MS	Ajuste manual	máx
			Aleatoriedad	máx
			CVD	máx
Disco de aderezo	Galvánico negativo	MR	Ajuste manual	máx
			Aleatorieda	máx
			CVD	máx
Disco de aderezo	Electrodepositado	ME	Aleatoriedad	máx

Rollos de diamante para revestir muelas de CBN de aglomerante vitrificado Las características principales de la muela abrasiva de CBN vitrificado son alta dureza, alta conductividad térmica y alta nitidez, lo que resulta en una alta eficiencia de rectificado. Adecuado para rectificado de acero de alta eficiencia. Debido a que el material CBN es duro, es muy difícil revestirlo, por lo que se necesitan rodillos de diamante especiales.
