¿Tu pulido de titanio no baja de Ra 0.129? Cambia la rueda de lana por poliuretano y logra acabado espejo

Estás frente al rugosímetro. La pantalla parpadea y se detiene en Ra 0.129. Hiciste todo bien. Usaste la rectificadora. Pasaste la lija 180. Subiste pacientemente los granos hasta llegar a la 2000. La pieza se sentía suave. Montaste la rueda de lana con pasta pulidora esperando ese acabado espejo perfecto, un Ra por debajo de 0.1.

Pero el número no baja. Miras la pieza a contraluz. Ves “aguas”. Notas un ligero oscurecimiento en los bordes, como si el metal estuviera quemado. Te frustras. Gastas más pasta. Aprietas la pieza con más fuerza contra la rueda. Todo empeora.

Tranquilo. No es culpa del operario. No es tu rectificadora. Es la rueda de lana.

Como ingenieros de procesos, vemos esto todos los días en los talleres. Queremos pulir aleaciones de titanio (como TC4 o TA15) usando las mismas viejas reglas que usamos para el acero inoxidable o el aluminio. Gran error.

Aquí te voy a explicar, sin rodeos, por qué tu proceso actual fracasa en el último milímetro y cómo lograr un espejo real (Ra ≤ 0.02) usando tu misma maquinaria. Solo necesitas cambiar un consumible.

La autopsia del problema: Por qué el titanio odia la lana

El titanio es un material traicionero. Tiene altísima resistencia, pero es una pesadilla térmica. Su conductividad del calor es casi nula. El calor de la fricción no escapa por la pieza, se queda en la superficie. Además, es químicamente hiperactivo.

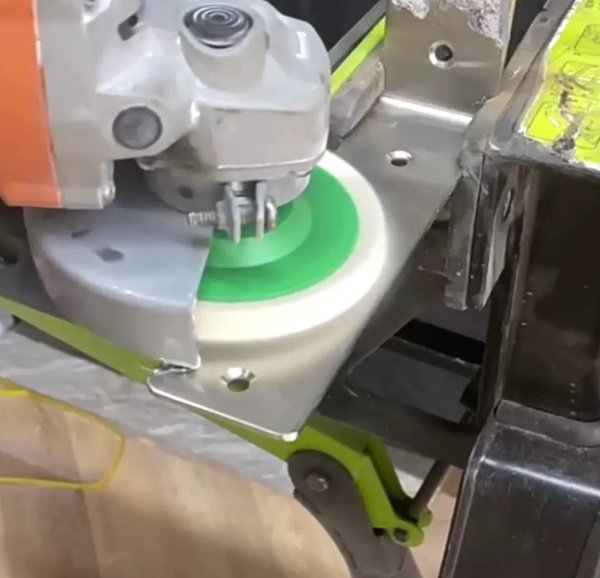

¿Qué pasa cuando le metes una rueda de lana a altas revoluciones? Fricción pura.

Al girar, la lana genera picos de temperatura extremos a nivel microscópico. Como el titanio no disipa ese calor, la superficie literalmente se “quema”. Reacciona con el oxígeno. Se forma una micro-capa de óxido dura y quebradiza. Esa es la mancha oscura que ves.

Peor aún, la lana es demasiado blanda. No tiene fuerza de corte. Lo único que hace es frotar y redondear los picos de los surcos que dejó tu lija 2000. Los abrillanta, pero no los aplana. Es el clásico efecto “piel de naranja”. Tu ojo ve brillo, pero la aguja del rugosímetro lee una topografía llena de cráteres. Por eso te estancas en Ra 0.129.

El “Hack” industrial: Poliuretano + CMP

Si tu maquinaria actual es una rectificadora, un esmeril adaptado o una pulidora manual, no necesitas comprar un equipo CNC de medio millón de dólares.

Mantén tu proceso actual. El desbaste con muela 180 y el paso por lijas hasta la 2000 está perfecto para preparar el terreno.

Pero en el paso final, haz esto: Desmonta la rueda de lana. Instala un pad amortiguador de Poliuretano (PU) Negro.

Y tira la pasta pulidora sólida a la basura. Vas a usar una solución de sílice coloidal alcalina (tamaño nanométrico, 20-50nm).

¿Por qué este cambio tan simple rompe la barrera del Ra 0.1?

1. Refrigeración extrema por microporos

El poliuretano de grado óptico no es tela. Es una estructura llena de microporos. Estos poros actúan como millones de pequeñas esponjas que retienen el líquido pulidor justo en la zona de contacto. Mantienen la pieza fría. Cero acumulación de calor. Cero piezas ennegrecidas.

2. Aplanamiento real (Fuerza de corte controlada)

El pad de poliuretano negro tiene una dureza específica. Es suave para no rayar, pero lo suficientemente rígido para actuar como una micro-rasqueta. Corta las crestas de los rayones de la lija 2000 y las nivela, en lugar de hundirse en los valles como lo hace la lana.

3. Magia química: El efecto CMP

Al usar sílice coloidal (pH 9.0 a 10.5), el líquido reacciona químicamente con el titanio. Crea una capa superficial oxidada ultra-blanda. El pad de poliuretano retira suavemente esta capa ablandada. Esto es Pulido Químico-Mecánico (CMP). Es la única forma científica de llegar a un Ra ≤ 0.02 sin causar daños internos en la estructura del metal.

Parámetros de taller: Cómo no arruinar el poliuretano

Ojo aquí. Si montas el pad de PU y lo haces girar como loco, lo vas a derretir. El poliuretano exige finura. Ajusta tu máquina con estas reglas:

• Frena el husillo: Trabaja entre 700 y 900 rpm. ¡Prohibido pasar de 1500 rpm! Más velocidad solo cristaliza el poliuretano y quema el titanio. El pulido de titanio es un proceso de “bajo calor de entrada”.
• Mano ligera: La presión debe ser baja (0.3 a 0.5 MPa). Si el operario apoya todo el peso del cuerpo, va a deformar la pieza y a aplastar los poros del pad. Solo debe “acariciar” el metal.
• Un truco de ingeniero: Si tu rectificadora es muy rígida, pega una fina capa de espuma EVA (doble cara) detrás del pad de poliuretano. Esto le dará la flexibilidad exacta para copiar la pieza sin clavar el abrasivo.
• Pulido húmedo siempre: Temperatura controlada (15~35℃). Rocía el líquido pulidor constantemente. Si el pad se seca, pierdes la pieza.

Para los que buscan la automatización total (El proceso 100% PU)

Si mañana decides escalar tu producción, automatizar y olvidarte de las lijas de papel por completo, el poliuretano te cubre todas las fases. Así lo hace la industria aeroespacial y de implantes médicos:

• Fase 1: Desbaste (Matar la marca de herramienta)
  Usas un Pad de PU Puro (Dureza alta Shore A85-A90) + Líquido de diamante (8-15μm). Gira a 1000 rpm. Arranca la piel de fundición y las marcas de la fresa a una velocidad de 1.2μm/min. Rápido y sin deformar.
• Fase 2: Semi-pulido (Aplanar el terreno)
  Cambias a un Pad Compuesto de PU y tela no tejida (Shore A70-A80) + Diamante de 3-5μm. Borras los rayones del paso anterior.
• Fase 3: Espejo perfecto (Ra ≤ 0.02)
  Entra el Pad de PU Negro + Sílice coloidal (20nm). El resultado es un titanio con calidad de implante quirúrgico. Sin defectos. Sin contaminación de fibras (algo que la lana sí deja).

Solución rápida a dolores de cabeza comunes

Incluso con el mejor setup, la realidad del taller golpea. Si ves esto en tu línea, haz estos ajustes:

• ¿El titanio sale opaco o grisáceo? Exceso de temperatura. Baja las RPM ya. Inunda la zona con líquido. Asegúrate de que tu solución tenga inhibidor de óxido (como nitrito de sodio).
• ¿Aparecen micro-rayones o “cometas” de la nada? Los poros del pad están tapados por viruta de titanio. El abrasivo se hizo bola. Pasa un anillo acondicionador o un cepillo de diamante sobre el pad para abrir el poro nuevamente.
• ¿El brillo es irregular o parcheado? El pad está gastado de forma desigual o la presión del operario/mordaza no está balanceada. Rectifica la superficie del pad antes de empezar.

El veredicto final en tu taller

Seamos claros. Un pad de poliuretano microcelular de alta tecnología cuesta más que un disco de lana común.

Pero haz los números. El poliuretano resiste ácidos, no se desgarra y dura de 3 a 5 veces más que la tela. No deja pelusas (crítico si mecanizas piezas médicas o dentales 3C).

Y lo más importante: desbloquea tu cuello de botella.

Estar horas lijando para que calidad te rechace la pieza por un Ra de 0.129 es tirar dinero a la basura. Mantén tus lijas si te funcionan. Pero en la milla final, cambia la lana por un pad de poliuretano negro y sílice coloidal.

La aguja del rugosímetro caerá por debajo de 0.05. El acabado espejo será real. Y no tendrás que comprar una máquina nueva para lograrlo. Haz el cambio de consumible y compruébalo en tu próximo lote.
