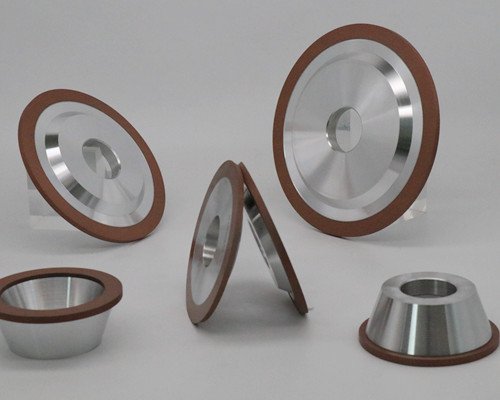

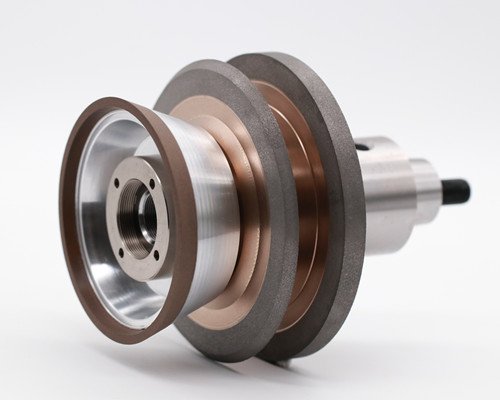

Muelas de diamante y CBN para máquinas CNC

Modelo: 1A1, 1V1, 11V9, 12V9, 14A1, 12V5,14V1, 3A1, 3V1, 6A9, 6V5, 11A2, 12A2, 11V5, 12V2

Adherido: enlace de resina y enlace híbrido

Los procesos más habituales son: Acanalado, Destalonado y corte frontal, Ángulo de incidencia y diámetro exterior

Aplicaciones: Muelas de diamante y CBN para rectificado de carburo y HSS. (como taladro, fresa, escariador)

Molinillo CNC: Walter, Anca, Ewag, Vollmer, Rollomatic, Schutte, Schneeberger, Makino, TG-5, Studer, Strausak, Cincinnati, Griffo, Huffman, Jungner.

Obtener una cotización

Muelas de diamante y CBN para máquinas CNC

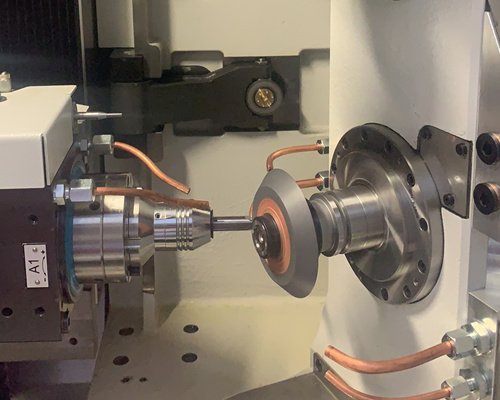

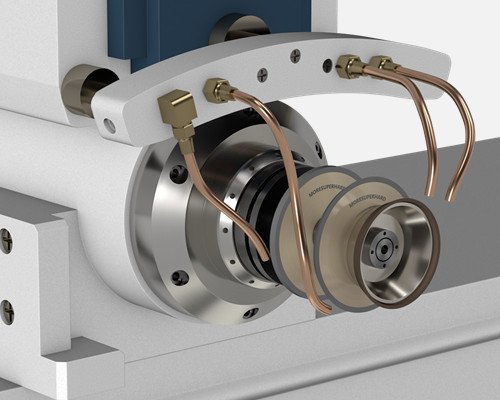

Muelas abrasivas de diamante superabrasivas para amoladora de herramientas CNC

Una solución completa para la fabricación de herramientas CNC

MORESUPERHARD ha desarrollado recientemente ligas de resina específicas para la fabricación de herramientas de corte, tanto en carburo de tungsteno como acero rápido, en máquinas CNC.
Como taladros, fresas, escariadores, microbrocas, minifresas y rebabas, etc.

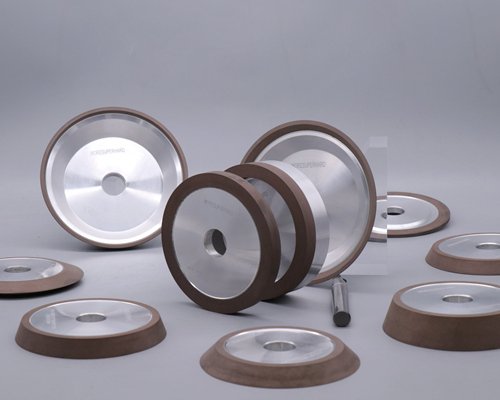

Muelas de diamante y CBN para máquinas CNC

Aleteo
Una mayor tasa de eliminación de material reduce el tiempo de rectificado
Mejor acabado superficial
Alta retención de bordes

Rectificadora CNC adecuada: Walter, Anca, Ewag, Vollmer, Rollomatic, Schutte, Schneeberger, Makino, TG-5, Studer, Strausak, Cincinnati, Griffo, Huffman, Jungner.

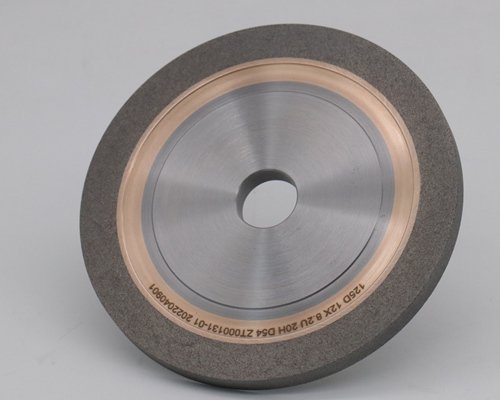

Muelas de diamante y CBN para máquinas CNC

Los procesos más habituales son

Muelas de diamante y CBN para máquinas CNC

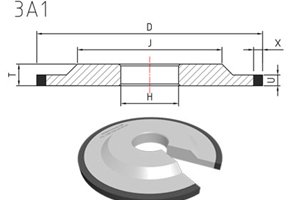

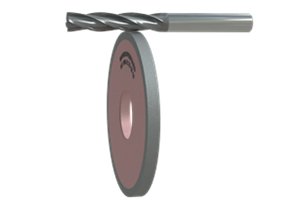

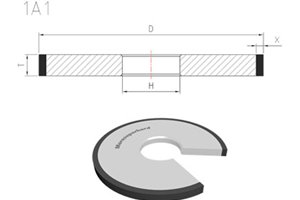

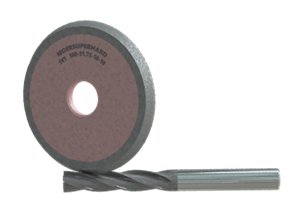

Acanalado
Se emplean muelas 1A1, 1V1, 14A1, 14V1, 3A1, 3V1
El mayor tiempo de rectificado se emplea en el acanalado, por lo que es muy importante optimizar la máquina y los sistemas de refrigeración, así como las muelas.

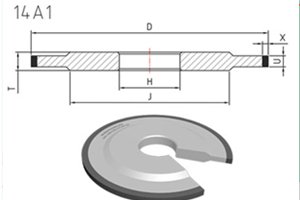

Tipo	D		T/U		X		V	El tamaño de grano
1A1 14A1	mm	Inch	mm	Inch	mm	Inch		Diamante	CBN
	75	3	1-12	1/25-1/2	3-10	1/8-2/5	90̊	D64 D54 D46	B126 B91 B76
	100	4	1-16	1/25-2/3	3-10	1/8-2/5		D64 D54 D46	B126 B91 B76
	125	5	1-16	1/25-2/3	6-10	1/4-2/5		polishing
	150	6	2-16	1/12-2/3	6-15	1/4-3/5		D35,D25D20,D15	B54 B16

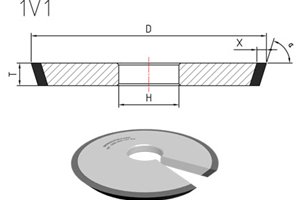

Tipo	D		T		X		V	El tamaño de grano
1V1 14V1	mm	Inch	mm	Inch	mm	Inch		Diamante	CBN
	75	3	1-12	1/25-1/2	3-10	1/8-2/5	45̊-85̊	D64 D54 D46	B126 B91 B76
	100	4	1-16	1/25-2/3	3-10	1/8-2/5		D64 D54 D46	B126 B91 B76
	125	5	1-16	1/25-2/3	6-10	1/4-2/5		polishing
	150	6	2-16	1/12-2/3	6-15	1/4-3/5		D35,D25D20,D15	B54 B16

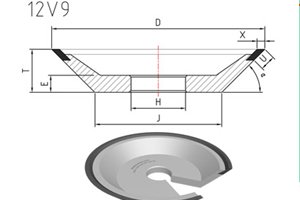

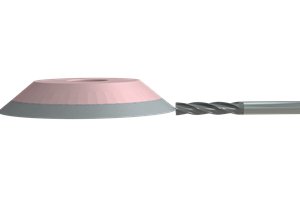

Destalonado y corte frontal
Se emplean muelas 12V9, 1V1, 14V1
Este proceso también necesita eliminar mucho material en ocasiones,por lo que el objetivo es conseguir una gran capacidad de corte con un mínimo desgaste de muela.

Tipo	D		T		X		S	El tamaño de grano
12V9	mm	Inch	mm	Inch	mm	Inch		Diamante	CBN
	75	3	20-30	4/5-6/5	3-5	1/8-1/5	45̊	D126 D91 D64 D46 D35	B126 B91 B76 B64 B46
	100	4	20-30	4/5-6/5	3-5	1/8-1/5
	125	5	20-30	4/5-6/5	3-5	1/8-1/5
	150	6	20-30	4/5-6/5	3-5	1/8-1/5

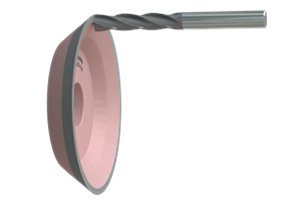

Ángulo de incidencia y diámetro exterior

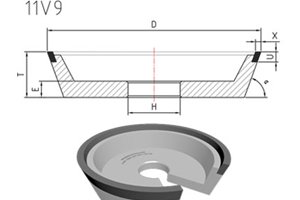

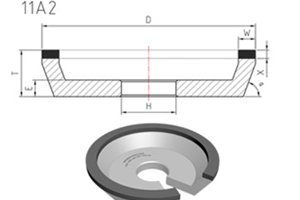

Se emplean muelas 11V9, 6A9, 6V5, 11A2, 12A2, 11V5,12V5, 12V2
Se aplican ángulos de incidencia en el frente y en los labios, con el objetivo de reducir la superficie de contacto de la herramienta y la pieza de trabajo durante el taladro o fresado

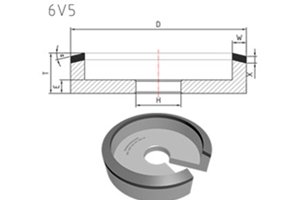

Tipo	D		T/U		X		S	El tamaño de grano
6V5 12V5	mm	Inch	mm	Inch	mm	Inch		Diamante	CBN
	75	3	6-10	1/4-3/8	3-10	1/8-3/8	30̊ 45̊	D76 D64 D46 D35 D25	B91 B76 B64 B46 B30
	100	4	6-12	1/4-1/2	3-10	1/8-3/8
	125	5	6-12	1/4-1/2	6-10	1/4-3/8
	150	6	8-12	1/3-1/2	6-15	1/4-3/5
	200	8	10-20	3/8-3/4	6-15	1/4-3/5
