Solución de Rectificado para Micro Magnetic Connector | Vidrio & Acero Inoxidable & Pines N52

Hace poco, uno de nuestros clientes que fabrica Micro magnetic connectors (conectores magnéticos Pogo Pin) se quedó estancado con un dolor de cabeza técnico que duró semanas:

Necesitaban realizar un rectificado de doble cara (double side grinding) en una sola pasada para tres materiales completamente distintos: vidrio, carcasa de acero inoxidable y pines magnéticos N52.

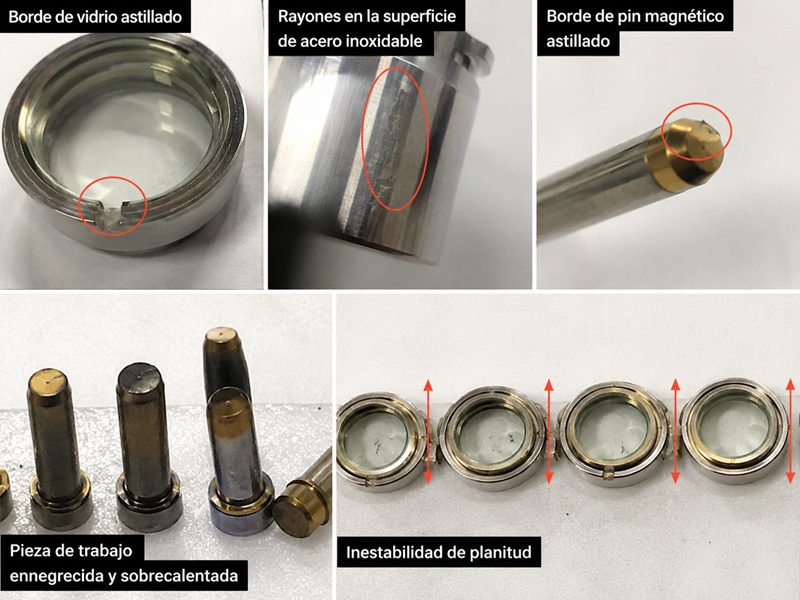

¿El resultado en la planta usando discos tradicionales? Un desastre. Constantemente se encontraban con:

• • Bordes del vidrio despostillados (chipping).
  • Superficie del acero inoxidable rayada o con marcas de arrastre.
  • Bordes de los pines magnéticos rotos.
  • Piezas que se calentaban y se oscurecían.
  • Falta de planicidad constante.

Para complicar más las cosas, el cliente exigía un acabado superficial (surface finishing) impecable con una rugosidad de Ra 0.8μm en todos los materiales a la vez.

Si estás en la industria del mecanizado de precisión, sabes que esto suena casi imposible. Hoy quiero platicarles cómo resolvimos este problema de composite material grinding en la vida real.

¿Por qué es tan difícil pulir vidrio, acero inoxidable y pines N52 al mismo tiempo?

Para ponerlo en palabras sencillas, la bronca principal es que estos tres materiales tienen durezas y comportamientos totalmente diferentes:

• • • El vidrio es muy frágil: Cualquier exceso de presión y se rompe.
    • El acero inoxidable es pegajoso/dúctil: Las virutas no se sueltan fácilmente y terminan rayando la misma pieza.
    • El pin magnético N52 (NdFeB) es duro pero quebradizo: Necesita cortes limpios, de lo contrario el borde colapsa y corre el riesgo de perder propiedades magnéticas por el calor.

Cuando usamos un disco de rectificado normal (lapping pad) para pulir esto, siempre ocurre el efecto de la “sábana corta”:

¿Por qué los discos tradicionales “cuidan uno y dañan el otro”?

Muchos operadores en las fábricas notan lo siguiente:
Si el disco funciona bien para no romper el vidrio → el pin magnético se astilla.
Si el corte es muy agresivo para el pin → el acero inoxidable termina todo rayado.
Si bajas la fuerza de corte para cuidar la pieza → la eficiencia se desploma y no sacas la producción.

Esto pasa porque los discos tradicionales tienen una mala evacuación de virutas, generan acumulación de calor y suelen tener un solo tamaño de grano abrasivo.

Los requisitos reales del cliente en este proyecto

¿Qué solución implementamos finalmente?

Ojo: No cambiamos la máquina del cliente. El secreto no estaba en comprar un equipo nuevo, sino en la herramienta de corte.

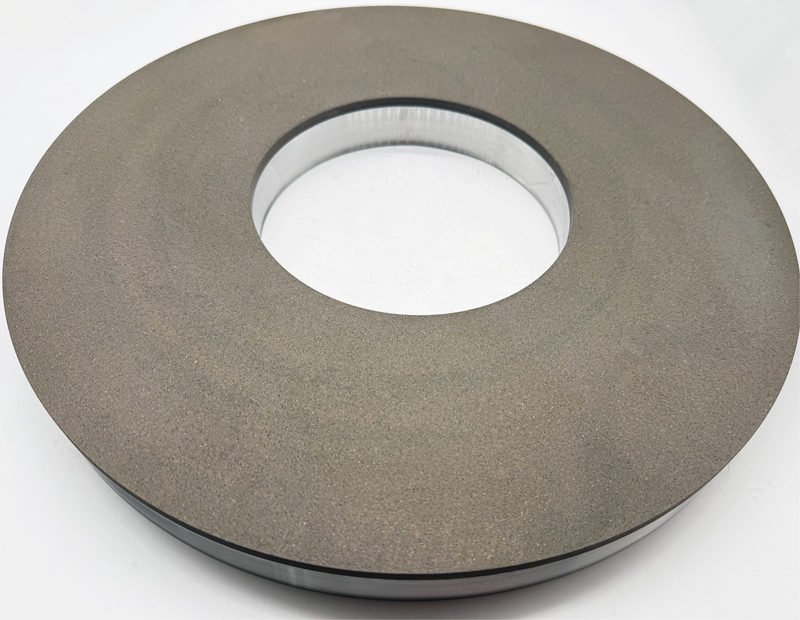

Después de analizar la situación, diseñamos un disco de rectificado con aglomerante de resina y grano mixto (Resin bond mixed-grit grinding disc). ¿Por qué esta combinación exacta?

1. El aglomerante de resina (Resin Bond)

A diferencia de los discos metálicos rígidos, la resina tiene un ligero nivel de elasticidad. Esto actúa como un “amortiguador” durante la presión del rectificado de doble cara. Esta pequeña flexibilidad es lo que salva al vidrio y al pin N52 de romperse al impacto.

2. ¿Por qué la fórmula de “grano mixto” es la clave?

Aquí está el truco técnico. En lugar de usar un solo tipo de diamante, mezclamos granos:

• • • Los granos más gruesos se encargan de un corte súper afilado y rápido (stock removal).
    • Los granos más finos van limpiando y puliendo la superficie inmediatamente detrás.

De esta manera, controlamos el calor, no forzamos la pieza y logramos estabilizar ese exigente Ra 0.8μm en un solo paso.

3. La estructura de poros grandes (Atmósfera de enfriamiento)

Este detalle es vital. Un disco muy cerrado atrapa la viruta del acero inoxidable. Nuestro disco tiene una estructura muy porosa. Estos poros actúan como “carreteras” por donde el líquido refrigerante entra libremente y arrastra la viruta del acero hacia afuera. Resultado: corte frío y cero rayaduras en el metal.

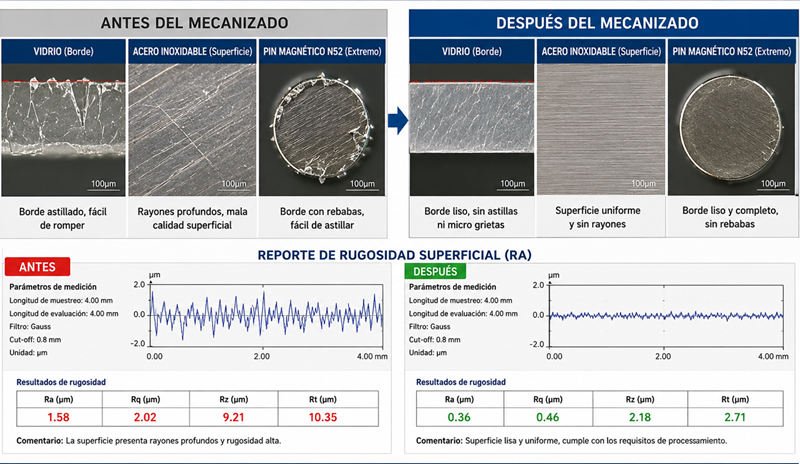

Resultados reales después del mecanizado

No hay nada como ver los resultados en la planta. Tras instalar el nuevo lapping disc y ajustar los parámetros, logramos lo siguiente:

• • 1. Bordes de vidrio intactos: Las líneas del cristal quedaron perfectamente definidas.
    2. Pines N52 sin astillarse: El problema de N52 NdFeB pin edge chipping desapareció.
    3. Acero inoxidable impecable: Superficie brillante, sin marcas de arrastre (no scratch).
    4. Temperatura controlada: Las piezas salían frías, sin manchas de oxidación o quemaduras.
    5. Acabado superficial: Logramos mantener el Ra 0.8μm de forma constante lote tras lote.

¿Para qué otros materiales funciona este disco?

Esta tecnología no solo aplica para este caso. Si tu fábrica utiliza máquinas de double side grinding, este disco es ideal para:

• • • Conectores magnéticos y Pogo pins.
    • Piezas de precisión para electrónica de consumo (smartphones, wearables).
    • Componentes compuestos de Cerámica + Metal.
    • Acabado fino de materiales magnéticos NdFeB.
    • Ensambles de precisión de vidrio y metal.

3 Problemas que casi todos ignoran al rectificar materiales compuestos a doble cara

A lo largo de los años viendo líneas de producción, hemos notado que cuando ocurre una falla en el pulido, los operadores suelen culpar a la presión de la máquina. Pero la mayoría de las veces se olvidan de esto:

1. El control del calor es más importante que la presión
Muchos despostillamientos en el vidrio no ocurren porque la máquina apriete mucho, sino porque el calor acumulado genera estrés térmico en el material hasta que este “estalla”.

2. Usar un abrasivo “demasiado uniforme”
Creer que un solo tamaño de grano te dará corte y pulido a la vez en tres materiales distintos es un error. Un grano único sacrifica la eficiencia por el acabado, o viceversa.

3. La evacuación de virutas (Swarf removal) lo cambia todo
Si los pequeños residuos del acero inoxidable no salen del disco en menos de 1 segundo, se convierten en pequeñas “navajas” que rayarán toda la pieza en la siguiente vuelta del disco. Si el disco se tapa, la temperatura sube y el pin se astilla. Así de rápido es el efecto dominó.
