Soluciones de rectificado de precisión para equipos de alta confiabilidad: Muelas CBN y diamante

Si trabajas en la manufactura de componentes para el sector aeroespacial, sistemas de control de precisión o equipos industriales pesados, ya sabes algo: el margen de error no existe.  Aquí no hacemos piezas comunes. Un eje servo, un componente de radar o una válvula de alta presión requieren tolerancias de micras. Y trabajar con aceros templados, cerámicas avanzadas o composites no es un juego. Romper una pieza en la etapa final de rectificado cuesta miles de dólares.  Hablemos claro. Vamos a ver por qué las herramientas abrasivas tradicionales ya no sirven y cómo las muelas CBN y de diamante están resolviendo los problemas más graves en las plantas de producción.

¿Por qué la fabricación de equipos especiales exige tanto en el rectificado?

No es solo quitar material. Es lograr que la pieza funcione en condiciones extremas. Esto nos pone tres grandes retos sobre la mesa:

1. Precisión extrema: Hablamos de tolerancias dimensionales a nivel de micrones. Superficies que exigen un Ra de 0.2 o mejor. Si el eje no tiene una concentricidad perfecta, el sistema entero vibra y falla.

2. Materiales durísimos: Ya no trabajamos con acero suave. Hoy mecanizamos:

• Acero templado y acero rápido (HSS)
• Acero para rodamientos
• Cerámicas industriales (óxido de aluminio, carburo de silicio)
• Materiales compuestos (composites) para componentes de transmisión de ondas

3. Geometrías que dan dolor de cabeza: Agujeros ciegos, microperforaciones, ranuras profundas y estrechas, contornos curvos complejos. Entrar ahí con una herramienta y no dañar la pieza es todo un reto.

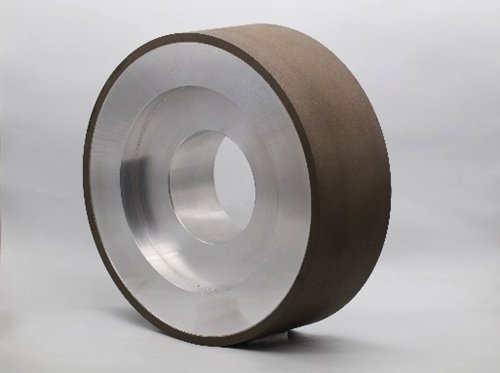

Muelas CBN: La única opción real para acero de alta dureza

Si intentas rectificar un engranaje o un eje estriado que ya fue templado usando una muela de óxido de aluminio tradicional, vas a tener dos problemas: la muela se desgasta en segundos y, peor aún, vas a quemar la pieza.

Ejes servo, engranajes y piezas de transmisión

Estas piezas son duras. Tienen que serlo para soportar fricción. Pero al rectificarlas, generan un calor tremendo. Aquí es donde el CBN (Nitruro de Boro Cúbico) hace la diferencia.

¿Por qué la muela de CBN vitrificado no quema el acero templado?

Sencillo. El CBN es el segundo material más duro del mundo, pero su gran ventaja es térmica.

• Se afila sola (Autoafilado): Los granos se rompen de forma controlada exponiendo filos nuevos. Siempre corta, nunca empuja.
• No sufre con el calor: Soporta temperaturas altísimas sin perder dureza. El calor se va en la viruta, no en la pieza.
• Conserva su forma: Si estás haciendo un rectificado de perfiles, la muela mantiene la forma por cientos de ciclos.

¿Qué muela CBN usar según el proceso?

Cuando se trata de cerámica y composites, el diamante sigue siendo el rey

Pasemos a los materiales no ferrosos. La cerámica industrial y los materiales compuestos son excelentes para equipos de alta confiabilidad por su resistencia y ligereza. ¿El problema? Son frágiles.

¿Por qué la cerámica industrial se desportilla (astilla) tan fácil?

La cerámica no se dobla, se rompe. Es muy sensible al calor localizado. Si usas una muela inadecuada, creas microfisuras. A simple vista no se ven, pero cuando la pieza entra en operación bajo presión, estalla.

Muelas de diamante: ¿Liga de resina o metálica?

Para evitar fracturas, el diamante es tu mejor aliado. Pero ojo con el tipo de aglomerante (liga):

Cómo mecanizar agujeros y ranuras sin destruir la pieza

¿Cómo hacer un ranurado de precisión o trabajar el interior de una pieza compleja? Usando herramientas montadas específicas:

• Muelas de corte ultradelgadas: Para abrir ranuras en composites sin que el material se delamine (separe en capas).

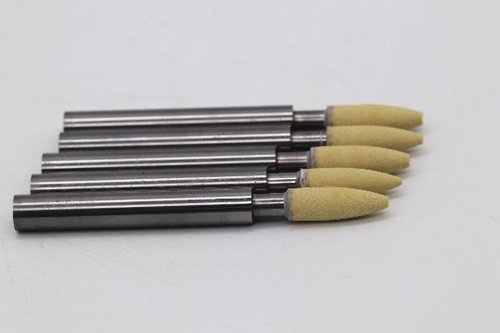

• Puntas montadas (esféricas o cónicas): Para pulir zonas de difícil acceso y evitar que queden bordes afilados donde se concentre la tensión.

Bruñido: La solución definitiva para interiores súper precisos

Hay agujeros que no basta con rectificarlos. Piensa en camisas de cilindros, bloques de válvulas hidráulicas o piezas de sistemas neumáticos. Si el ajuste no es perfecto, hay fugas. Y en equipos de alta confiabilidad, una fuga es catastrófica.

¿Por qué necesitas bruñir?

El bruñido (honing) hace algo que el rectificado normal no puede: crea un patrón de estrías cruzadas. Estas micro-rayas retienen el aceite lubricante. Esto reduce la fricción, mejora el sellado y alarga la vida útil del sistema.

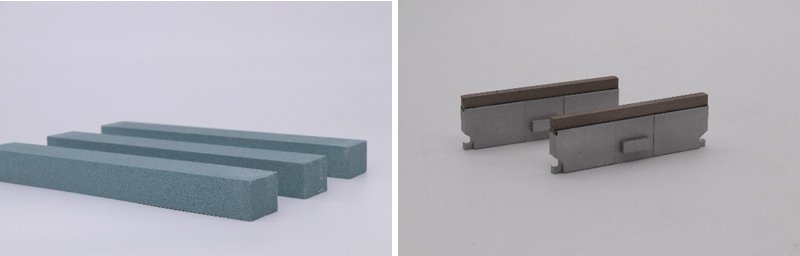

¿Qué piedra de bruñido elegir?

• Para Hierro Fundido (Nodular): Piedras de carburo de silicio verde. Económicas y muy efectivas.
• Para Acero Templado: Regletas de bruñido CBN. Rápidas, precisas y de larga duración.
• Para Aleaciones Duras/Cerámicas: Herramientas de bruñido de diamante. Indispensables para materiales abrasivos.

¿Cómo elegir tu herramienta de rectificado?

No te compliques. Sigue estos 3 pasos:

1. Mira el material: ¿Es acero, hierro o aleación ferrosa? → Usa CBN. ¿Es cerámica, vidrio, carburo o compuesto? → Usa Diamante.
2. Mira tu máquina y proceso: ¿Es rectificado exterior, plano o interior? La forma de la muela dependerá del contacto con la pieza.
3. Mira tu objetivo: Si buscas remover mucho material rápido, usa grano grueso y liga fuerte. Si buscas un Ra de espejo, usa grano extra fino y liga de resina.

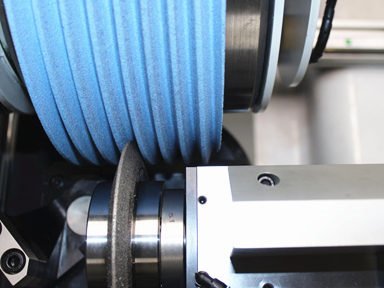

Si no perfilas tu muela, estás tirando el dinero

Invertir en una buena muela CBN y no tener un buen sistema de diamantado (dressing) es un error de principiante. Usa rodillos diamantados o diamantes de un solo punto de alta calidad. Un mal perfilador arruina una muela cara en segundos.

¿Por qué es vital perfilar la muela?

• Limpia los poros tapados (evita que la muela patine y queme la pieza).
• Expone diamantes nuevos y afilados.
• Corrige la forma de la muela para que la pieza copie el perfil exacto.

(FAQ) -Consultas frecuentes sobre muelas CBN y herramientas de diamante

Q1: ¿Cuál es la diferencia exacta entre una muela de CBN y una de diamante?

El CBN es para metales ferrosos (aceros templados, hierro). El diamante es para materiales no ferrosos (cerámica, carburo de tungsteno, vidrio, composites). Nunca uses diamante en acero de forma prolongada, ya que el carbono del diamante reacciona químicamente con el acero caliente y se desgasta rápido.

Q2: ¿Qué muela debo usar para acero templado sin quemar la pieza?

Usa una muela de CBN vitrificado. Su estructura permite una excelente disipación del calor y su característica de autoafilado evita que la muela “frote” y queme la superficie del metal.

Q3: ¿Por qué la cerámica industrial se desportilla (rompe en los bordes) al rectificarla?

Por exceso de temperatura o porque la muela ha perdido su filo. La cerámica no absorbe impactos. Si usas una muela de diamante con el grano incorrecto o avance muy rápido, crearás microfisuras. Usa grano fino y liga de resina para los acabados.
