Cómo lograr acabado espejo Ra 0.01μm en sellos de cerámica de alúmina mediante rectificado de doble disco con liga vitrificada

Quien ha lidiado con la cerámica de alúmina (Al₂O₃) al 92% o 95% en el taller sabe perfectamente que no es un material dócil. Su alta dureza (alrededor de 1150 HV) y su fragilidad intrínseca hacen que cualquier intento de rectificado de alta precisión se convierta en un dolor de cabeza: desportillamientos en los bordes, microfisuras térmicas que solo se ven bajo el microscopio, o esa molesta superficie opaca (“fantasma”) que rechaza el control de calidad cuando el cliente exige un acabado espejo real.

En los componentes de estanqueidad, como los sellos mecánicos y las válvulas cerámicas, los requisitos no dejan margen de error. No basta con que la pieza brille; se necesita garantizar una planicidad extrema para evitar fugas de fluido bajo alta presión.

Si actualmente estás experimentando variaciones de espesor en tus lotes, o si tus discos abrasivos convencionales se embotan cada pocas piezas y te obligan a parar la producción para diamantarlos, este análisis te interesa. Vamos a ver, con datos reales de taller, cómo resolver estos problemas utilizando discos de diamante con liga vitrificada en procesos de doble cara.

El verdadero reto de rectificar cerámica de alúmina

La alúmina no perdona. Al ser un material tan duro y quebradizo, el proceso de remoción de material no ocurre por deformación plástica (como ocurre con los metales), sino por microfractura controlada.

Cuando intentas rectificar estas piezas con discos de carburo de silicio o incluso con discos de diamante de liga de resina inadecuados, te enfrentas a tres grandes problemas en el día a día:

• Desportillamiento (Chipping) en las aristas: Al entrar o salir el disco de la pieza, la tensión acumulada rompe los bordes del sello cerámico. Esto descarta la pieza de inmediato para aplicaciones de sellado hermético.
• Generación de calor y microfisuras: El coeficiente de transferencia térmica de la cerámica es bajo. Si el disco de rectificar no corta con libertad y empieza a “frotar” en lugar de cortar, la temperatura local se dispara. Aunque uses refrigerante abundante, el choque térmico genera microgrietas invisibles a simple vista que luego provocan la falla catastrófica del sello en campo.
• Pérdida de geometría (Planicidad deficiente): En las rectificadoras de doble disco de alta producción, el desgaste desigual del abrasivo altera la geometría del plano de trabajo. Si el disco pierde su perfil rápidamente, es imposible sostener tolerancias por debajo del micrón en lotes grandes.

Para solucionar esto, la clave no es solo cambiar el grano del diamante, sino cambiar la estructura del aglomerante. Aquí es donde entra la tecnología de la liga vitrificada.

¿Por qué el disco de diamante vitrificado marca la diferencia en doble cara?

A diferencia de las ligas de resina (que son blandas y tienden a deformarse elásticamente bajo presión) o las ligas metálicas (que retienen demasiado el grano y se embotan fácilmente con el polvo cerámico), la liga vitrificada ofrece un equilibrio óptimo para la cerámica de alúmina.

Estructura de la Liga Vitrificada:
[Grano de Diamante] --- (Puente Vitrificado Poroso) --- [Grano de Diamante]
       │                                                      │
       └─────────► Porosidad abierta: Retiene refrigerante y desaloja el lodo cerámico.

• Porosidad controlada y autoafiliado: Los discos vitrificados cuentan con una estructura porosa interna. Estos microporos actúan como canales de ventilación que transportan el refrigerante directamente a la zona de contacto y desalojan el lodo de rectificado rápidamente. A medida que el diamante se desgasta, la liga vitrificada se fractura de forma controlada, exponiendo aristas de diamante nuevas y afiladas sin necesidad de diamantados constantes.
• Rigidez estructural: Ofrece un módulo elástico altísimo. Esto significa que bajo presiones de trabajo elevadas, el disco no se deforma, garantizando que las caras superior e inferior del sello de alúmina permanezcan perfectamente paralelas y planas.
• Estabilidad térmica: No se ve afectada por las variaciones de temperatura del proceso, lo que evita derivas dimensionales durante jornadas largas de producción.

Caso real de producción: Rectificado de sellos cerámicos de alúmina al 92%

Para entender cómo se traduce esto en el piso de producción, analicemos un caso práctico documentado en una rectificadora de doble disco de alta precisión de la marca Speedfam.

1. Información de la pieza de trabajo

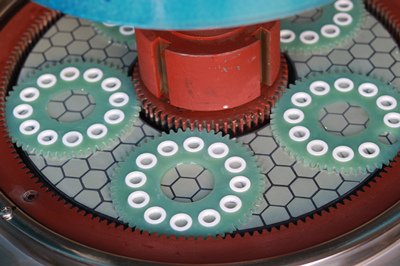

La pieza a procesar es un anillo de sello cerámico de alta exigencia, expuesto a fluidos abrasivos.

2. Configuración de la Maquinaria

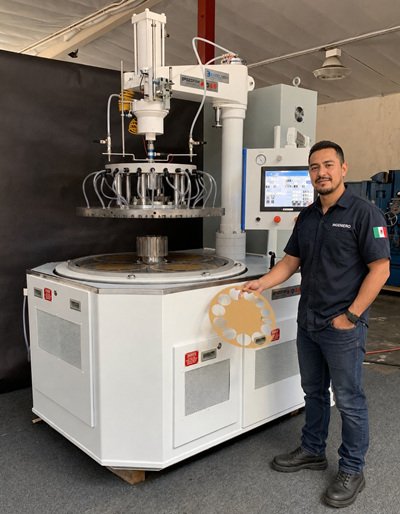

• Equipo utilizado: Rectificadora de doble disco de precisión Speedfam DSM 9B-5FH.

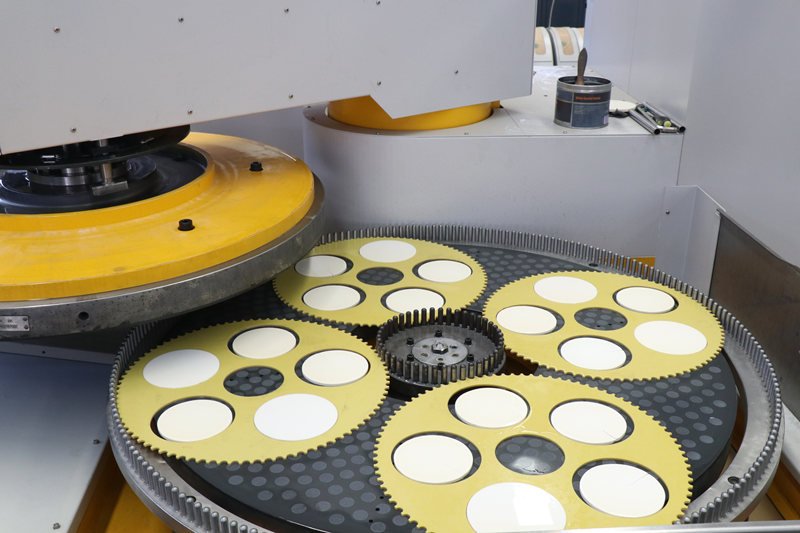

• Tipo de operación: Rectificado simultáneo de doble cara con control planetario de satélites (portapiezas).

3. Parámetros de rectificado aplicados en máquina

Estos parámetros representan el punto óptimo tras pruebas de balance de fuerzas y tasas de remoción:

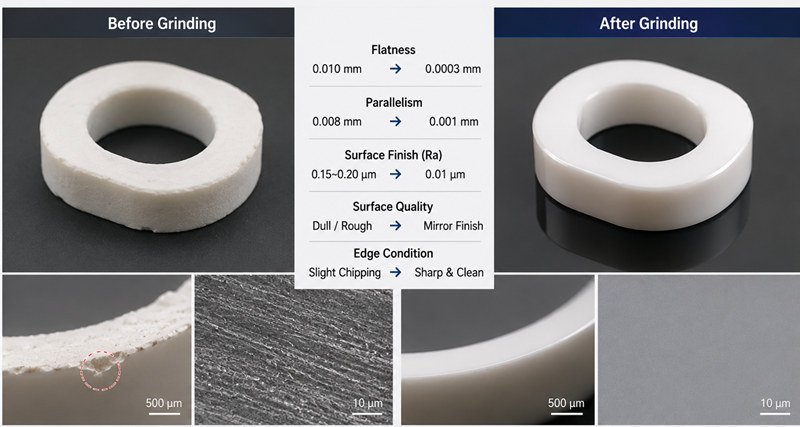

4. Resultados finales de calidad obtenidos

Tras el ciclo completo y la fase final de pulido/acabado en la misma máquina utilizando la dosificación correcta de abrasivo superfino, el control de metrología arrojó los siguientes datos:

¿Cómo influyen los parámetros en la calidad superficial?

No basta con montar el disco y dar marcha a la máquina. El operador debe entender la física detrás de los números para no arruinar el lote:

La importancia de la presión de rectificado (150 g/cm²)

Si aplicas demasiada presión sobre la alúmina al inicio del ciclo, vas a provocar que el diamante penetre demasiado profundamente en la pieza, superando el límite de rotura plástica del material y provocando desportillamientos severos en los bordes de los sellos. Por el contrario, si la presión es muy baja, el diamante se desgasta por fricción sin llegar a cortar, generando calor excesivo. Una presión controlada y progresiva asegura que el corte se mantenga dentro del régimen micrométrico (“ductile regime grinding”).

Relación de velocidades de los platos (70 RPM / 35 RPM)

El rectificado de doble cara depende del movimiento relativo planetario. Al girar el plato inferior al doble de la velocidad del plato superior, logramos que la trayectoria del grano de diamante sobre la cara de la pieza sea una cicloide compleja que se cruza constantemente. Esto evita la formación de surcos lineales concéntricos y promueve un desgaste plano y homogéneo de los discos abrasivos, clave para sostener la planicidad de 0.0003 mm.

Por qué usar un ciclo incremental de 28 pasos

En lugar de aplicar una carga constante, el proceso se divide en rampas de presión. Al inicio, cuando el sobreespesor es de 0.2 mm, se utiliza una tasa de remoción alta para desbastar rápido. En los últimos ciclos de acabado, la presión se reduce drásticamente para permitir que los granos más finos realicen un microtallado que elimina las crestas superficiales residuales hasta estabilizar la rugosidad en Ra 0.01 μm.

Comparativa de taller: Liga de resina frente a Liga vitrificada

Si aún tienes dudas de por qué deberías migrar tus procesos de alta precisión a la liga vitrificada para la cerámica de alúmina, evalúa esta tabla comparativa directa basada en la experiencia diaria del operador:

Especificaciones recomendadas para el rectificado de cerámica de alúmina

Para los ingenieros de procesos y encargados de compras técnicas que necesitan configurar sus herramientas de rectificado, estas son las especificaciones de diseño que mejor resultado dan en el campo:

1. Granulometría recomendada del diamante

Para un proceso óptimo de dos pasos en doble cara (desbaste y acabado fino):

• Paso 1: Desbaste de volumen (Roughing): Granos de diamante clase D91 a D64 (según norma FEPA) para remover rápido el sobreespesor sin generar fisuras profundas.
• Paso 2: Acabado y Semiacabado (Finishing): Granos ultrafinos clase D20 a D15 (equivalentes a polvos de diamante micrométricos de 15 a 20 micras) para pulir y lograr el acabado espejo Ra 0.01 µm.

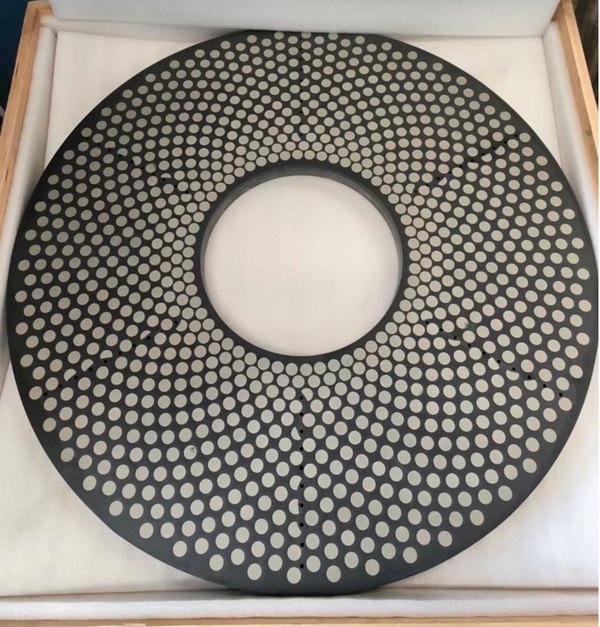

2. Diseño del patrón del disco (Layout del segmento)

No utilices discos de superficie continua para rectificar cerámica. Se recomienda encarecidamente el uso de patrones segmentados hexagonales o tipo “honeycomb” (panal).

• Este diseño segmentado facilita que el refrigerante entre directamente al área de corte por fuerza centrífuga.
• Disminuye el área de contacto total, aumentando la presión unitaria sin necesidad de sobrecargar la máquina, lo que reduce drásticamente el estrés térmico en las piezas cerámicas.

3. Compatibilidad con maquinaria industrial de alta precisión

Nuestros discos de diamante vitrificado de doble cara están diseñados para montarse de manera directa y trabajar con las tolerancias más exigentes en marcas líderes del mercado de rectificado plano:

• Speedfam (Series DSM y similares)
• Peter Wolters (Sistemas AC)
• Stahli (Modelos DLM)
• Lapmaster (Línea de rectificado de doble disco)
• Melchiorre

Fallas comunes en el taller y cómo solucionarlas

Cuando estás a pie de máquina ajustando el proceso para un cliente exigente, es común que surjan desviaciones. Aquí tienes una guía rápida de diagnóstico técnico para corregirlas en el acto:

Problema 1: Desportillamiento en el borde de salida del sello cerámico

Causa probable: Presión de entrada demasiado alta o el disco se ha quedado sin grano expuesto (se ha pulido o “embotado”).
Solución: Reduce la velocidad de descenso del plato superior al hacer contacto con las piezas. Realiza un reavivado breve del disco de diamante con una barra de limpieza de óxido de aluminio para abrir el poro y exponer diamante nuevo.

Problema 2: Las piezas salen con espesores desiguales (falta de paralelismo)

Causa probable: El plato portapiezas (satélite) tiene desgaste desigual o los platos de la rectificadora no están perfectamente paralelos entre sí.
Solución: Verifica con un indicador de carátula de alta resolución la alineación física del plato superior respecto al inferior. Si los discos de diamante presentan un desgaste cóncavo o convexo, será necesario rectificar los propios discos con sus sistemas de diamantado integrados.

Problema 3: Aparición de manchas oscuras o “quemaduras” en la superficie de la cerámica

Causa probable: Falta de refrigeración en la zona de corte debido a un flujo de taladrina insuficiente o mal direccionado.
Solución: Asegúrate de que las boquillas de refrigerante estén dirigidas exactamente al centro de la cámara de rectificado. Considera el uso de aditivos sintéticos de baja viscosidad especiales para el mecanizado de vidrios y cerámicas avanzadas.

¿Necesitas optimizar tu proceso de rectificado plano en piezas cerámicas?

Ofrecemos análisis personalizado de parámetros de rectificado para tu taller, recomendación de especificaciones de disco de diamante vitrificado a medida para equipos Speedfam, Peter Wolters o Lapmaster, y pruebas de rectificado sobre plano. Contáctanos hoy para recibir soporte de ingeniería especializado.
