Disco de Corte de Diamante para Corte de Precisión | Carburo, Cerámica y Materiales Duros
Discos de corte de diamante de alta precisión para carburo, cerámica, vidrio y semiconductores. Opciones en liga de resina y metal con medidas personalizadas.
Diámetro Exterior (D): 50 mm- 500 mm
Espesor del Disco (T): 0.2 mm - 4.0 mm
Profundidad de Liga (X): 2.0 mm - 15.0 mm
Tipo de Aglutinante (Liga): Resina (Resin Bond) / Metálica (Metal Bond) / Electrodepositada
Concentración de Diamante: 75%, 100%, 125%, 150%
Tamaño del Grano (FEPA): D15 (superfino) hasta D126 (basto/coarse)
Aplicaciones industriales: carburo, cerámica, vidrio y semiconductores
“ "El mejor disco de diamante que hemos utilizado para cortar carburo de tungsteno."
Somos fabricantes de herramientas de precisión en México y necesitábamos una solución para reducir el desportillamiento y mejorar la eficiencia del corte. El disco de corte de diamante 1A1R con liga de resina de MORESUPERHARD logró una mayor estabilidad, cortes más limpios y una vida útil superior a 600 cortes por disco. “
——— Cliente mexicano de herramientas de corte

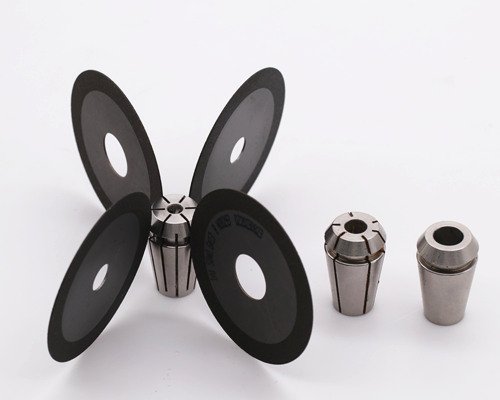

Disco de Corte de Diamante de Precisión para Materiales de Alta Dureza
¿Qué es un disco de corte de diamante?

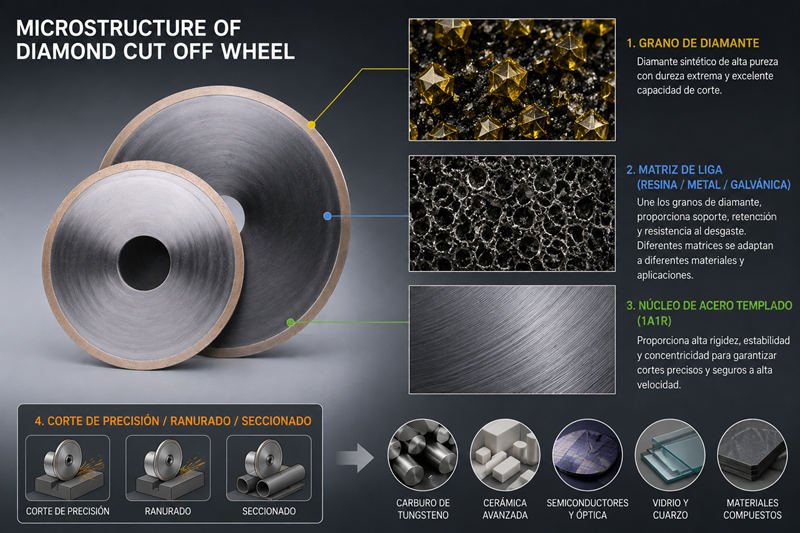

Un disco de corte de diamante (también conocido técnicamente como disco de corte de diamante 1A1R o disco de corte de diamante de precisión) es una herramienta superabrasiva diseñada para realizar cortes, ranurados y seccionados en materiales de alta dureza y fragilidad. A diferencia de las herramientas abrasivas convencionales, este disco utiliza granos de diamante sintético de tamaño controlado y uniforme, fijados mediante una matriz aglutinante de resina, metal o un proceso de electrodepositado sobre un alma o núcleo de acero templado.
[Grano de Diamante] + [Matriz de Liga (Resina / Metal / Galvánica)]
↓
[Núcleo de Acero Templado (1A1R)]
↓
[Corte de Precisión / Ranurado / Seccionado]
Este diseño estructural convierte a esta herramienta en un elemento indispensable para el mecanizado y dimensionado de materiales difíciles de procesar, tales como:
Carburo de tungsteno: Barras de carburo, placas de desgaste y componentes para matrices.
Cerámicas técnicas avanzadas: Circona (ZrO₂), alúmina (Al₂O₃), nitruro de silicio (Si₃N₄) y carburo de silicio (SiC).
Semiconductores y materiales ópticos: Obleas de silicio, tubos de cuarzo y vidrio óptico.
Compuestos base carbono: Grafito, polímeros reforzados con fibra de carbono y pastillas de PCD/PCBN.
¿Por qué elegir discos de corte de diamante para materiales duros?
El uso de abrasivos convencionales (como el carburo de silicio o el óxido de aluminio) en piezas con durezas superiores a los HRA 90 o 7 en la escala de Mohs acelera el desgaste de la herramienta y compromete la integridad estructural de la pieza.
Problemas en el corte convencional
Soluciones con el disco de diamante de precisión
Rebabas excesivas y desportillamiento: El desgaste rápido del grano convencional provoca que la herramienta empuje el material en lugar de cortarlo limpiamente.
Dureza extrema y autoafilado: El grano de diamante mantiene su arista de corte activa, eliminando el material por microesmerilado y reduciendo el despostillado en los bordes.
Daño térmico (microfisuras): El fricción excesiva debido al embotamiento del disco acumula calor en la zona de corte, alterando la estructura del material.
Bajas fuerzas de corte y disipación de calor: Diseñados con perfiles ultra delgados que disminuyen la fricción y facilitan la entrada de refrigerante.
Baja eficiencia y paros constantes: Las variaciones en el diámetro del disco por desgaste obligan a reajustar las alturas de corte y los parámetros de la máquina de manera continua.
Estabilidad dimensional: El núcleo de acero del disco no disminuye su diámetro, lo que asegura una tasa de alimentación constante y predecible.
Vida útil extremadamente corta: La pérdida acelerada de material abrasivo eleva los costos operativos directos por recambios constantes.
Vida útil prolongada: Las aleaciones de liga de alta tecnología retienen el diamante firmemente, optimizando el costo por corte.

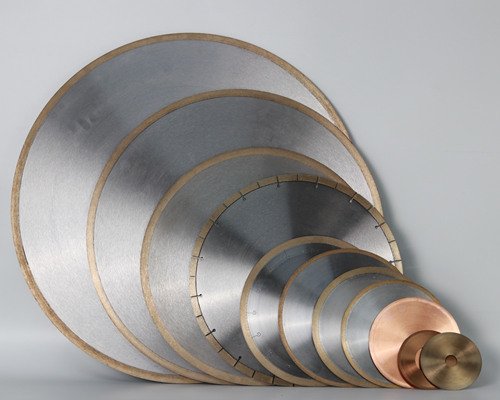

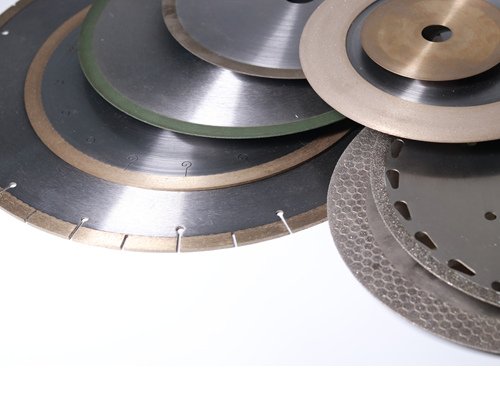

Tipos de discos de corte de diamante
La selección de la liga o matriz aglutinante determina la velocidad de remoción de material y el desgaste del disco durante los ciclos de trabajo continuo.

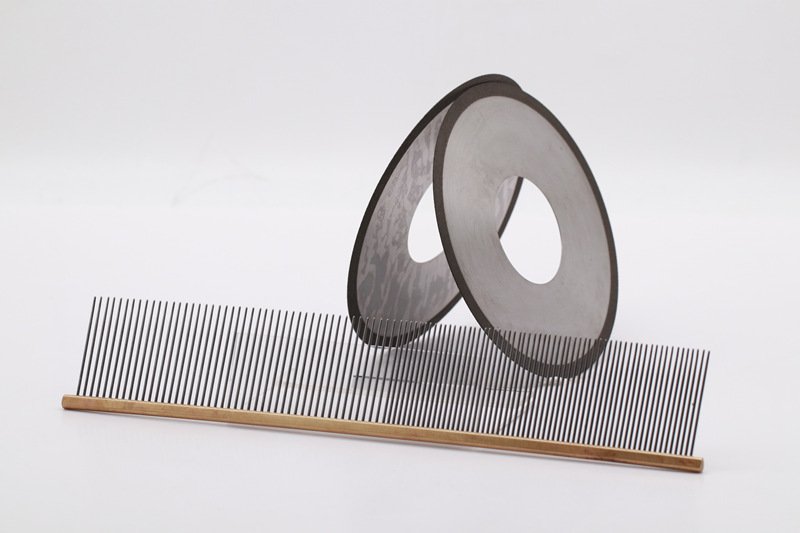

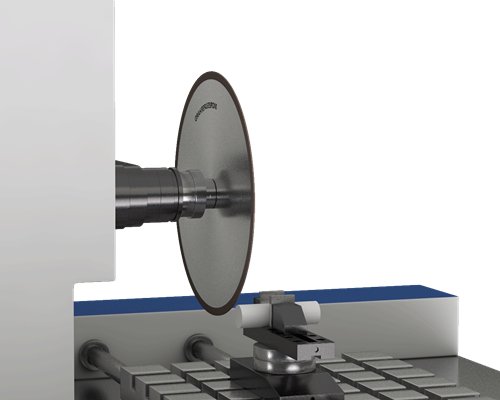

1. Disco de corte de diamante con liga de resina
El disco de corte de diamante con liga de resina (Resin Bond) se fabrica utilizando polímeros orgánicos combinados con cargas conductoras y de refuerzo.
Propiedades clave: Excelente capacidad de corte (acción muy afilada), menor resistencia al avance, capacidad de amortiguar vibraciones y acabados de superficie óptimos.
Aplicación ideal: Corte de barras de carburo de tungsteno, insertos de corte, punzones y herramientas de PCD/PCBN donde se requiera evitar el astillado de los cantos.

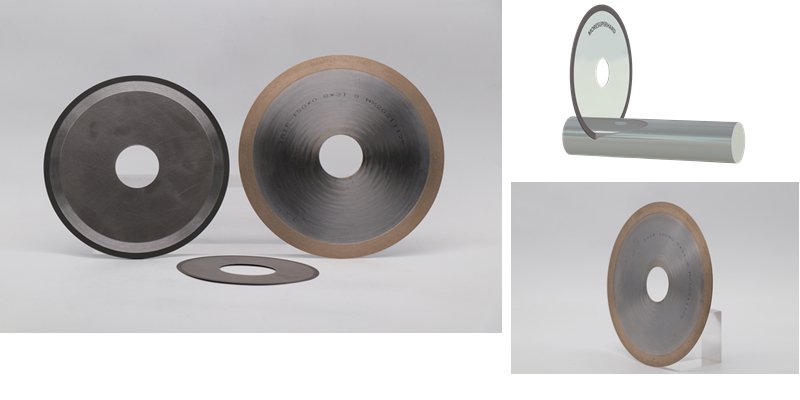

2. Metal Bond (Disco de corte de diamante con liga metálica)
El disco de corte de diamante con liga metálica se consolida mediante procesos de metalurgia de polvos utilizando aleaciones de bronce, cobre o cobalto.
Propiedades clave: Alta resistencia al desgaste mecánico, excelente retención del grano abrasivo y gran resistencia estructural frente a fuerzas laterales.
Aplicación ideal: Slicing o corte de materiales altamente abrasivos o frágiles como cuarzo, vidrio óptico, silicio y cerámicas avanzadas.

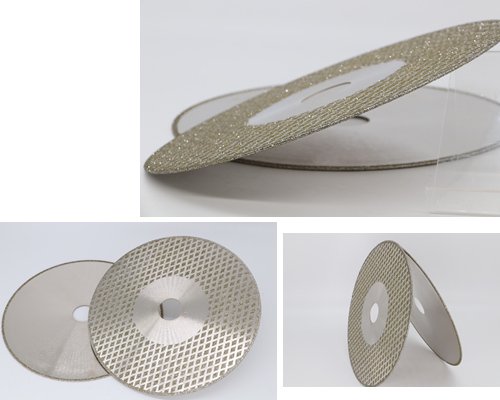

3. Disco de corte de diamante electrodepositado (Galvánico)
Los discos electrodepositados cuentan con una sola capa densa de diamantes fijados a un soporte de acero mediante un depósito electrolítico de níquel.
Propiedades clave: Exposición máxima del grano de diamante para una remoción de material agresiva y sin necesidad de realizar procesos de rectificado o perfilado previo.
Aplicación ideal: Corte rápido y en seco de plásticos reforzados con fibra de vidrio, materiales compuestos y compuestos no metálicos de alta fricción.
Aplicaciones industriales y de precisión
Para optimizar el rendimiento y la vida útil de los consumibles de rectificado, la formulación del disco debe ajustarse a las demandas de los departamentos de producción.

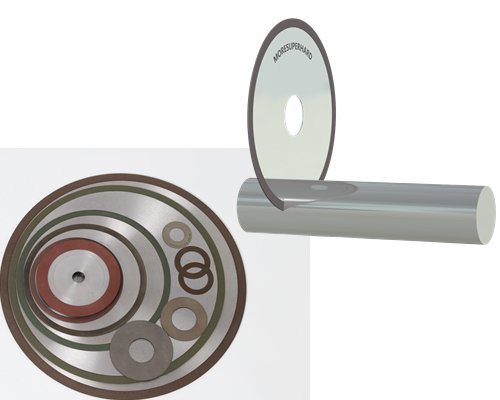

Disco de corte de diamante para barras de carburo de tungsteno
Piezas objetivo: Barras cilíndricas de metal duro, punzones de precisión, rodillos de carburo e insertos de fijación mecánica.
Especificación recomendada: Disco de corte de diamante 1A1R con liga de resina, tamaño de grano D91 a D126 y alta concentración de abrasivo para asegurar una acción de corte rápida y fluida.
Disco de corte de diamante para materiales cerámicos
Piezas objetivo: Piezas de alúmina, rodillos de guiado de circona, aislantes eléctricos y componentes aeroespaciales de alta resistencia al desgaste.
Especificación recomendada: Discos con liga metálica o de resina de grano fino (D46 a D64) para realizar una remoción de material suave que mantenga la integridad geométrica de la pieza.
Disco de corte de diamante para semiconductores y cuarzo
Piezas objetivo: Tubos de cuarzo de alta pureza, obleas de silicio monocristalino, prismas de vidrio óptico y sustratos electrónicos.
Especificación recomendada: Discos de corte de diamante ultra delgados con ligas de bronce muy estables y granos abrasivos microfinos (D15 a D35).

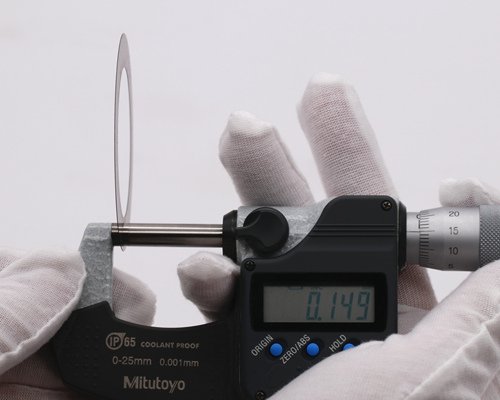

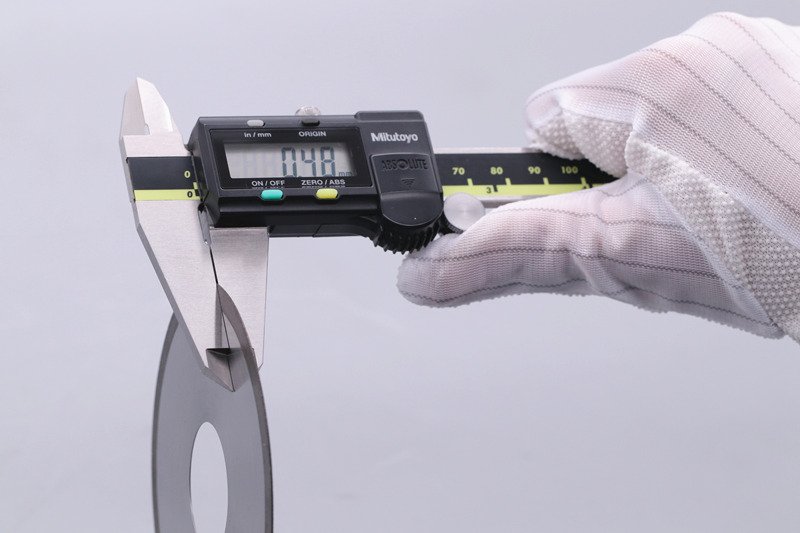

Disco de corte de diamante ultra delgado para mecanizado de precisión
Cuando los costos de la materia prima son elevados o el diseño técnico del componente requiere tolerancias milimétricas, el grosor del disco de corte se convierte en el factor determinante.
┌────────────────────────────────────────────────────────┐
│ Arquitectura de Núcleo Ultra Delgado │
│ │
│ ◄────────────── Diámetro Exterior (D) ──────────────►│
│ ┌────────────────────────────────────────────────┐ │
│ │ │ █ │ ◄── Espesor de Borde
│ │ Núcleo de Acero │ █ │ (0.3 mm a 1.0 mm)
│ │ │ █ │ [Banda de Diamante]
│ └────────────────────────────────────────────────┘ │
└────────────────────────────────────────────────────────┘
El uso de un disco con espesor optimizado (disponible en rangos desde 0.3mm hasta 1.0mm) ofrece los siguientes beneficios técnicos en la línea de mecanizado:
Reducción del desperdicio de material: Menor ancho de corte permite aprovechar un mayor porcentaje de la materia prima.
Disminución de la carga sobre el husillo: Menor área de fricción implica que el motor de la máquina trabaja a temperaturas óptimas y consume menos energía.
Mínima generación de calor: Menor área de contacto disminuye el choque térmico localizado, previniendo defectos superficiales y tensiones residuales.
¿Cómo seleccionar el disco de corte de diamante adecuado?
P1: ¿Qué disco de diamante debo usar para corte de carburo?
Para el corte y dimensionado de carburo de tungsteno, se recomienda ampliamente el uso de un disco de corte de diamante con liga de resina. La naturaleza de los polímeros orgánicos permite que la matriz se desgaste de forma controlada y exponga constantemente granos nuevos y afilados de diamante, evitando que la herramienta se emboce o pierda su capacidad de corte.
P2: ¿Cuál es la diferencia estructural entre la liga de resina y la liga metálica?
La principal diferencia radica en la rigidez estructural, la tenacidad del aglutinante y el comportamiento térmico de la matriz que sostiene los granos de diamante.
Criterio de Selección
Liga de Resina
Liga Metálica
Velocidad y Agresividad de Corte
Muy alta (Acción rápida)
Moderada (Corte controlado)
Vida Útil de la Herramienta
Media
Muy alta (Bajo desgaste de liga)
Calidad de Acabado Superficial
Excelente (Amortigua vibraciones)
Buena (Estructura rígida)
Materiales Destino Recomendados
Carburo de tungsteno, PCD, aceros duros
Vidrio, cuarzo, cerámica, semiconductores
Caso de aplicación industrial: Corte de barras de carburo de tungsteno
Una planta de herramientas de corte experimentaba un alto índice de rechazo en el dimensionado de barras de carburo de tungsteno (HRA 91.5) utilizando discos abrasivos comunes. Los problemas recurrentes eran el desportillamiento severo en los extremos de la barra y una vida útil del disco limitada a menos de 40 cortes por pieza, lo que provocaba constantes paros de máquina para el cambio de herramienta.
Proceso Anterior: Abrasivo Común ──► Desportillamiento de Cantos ──► Merma de Material (12%)
Proceso Nuevo: Disco de Resina 1A1R ──► Corte Limpio y Fluido ──► Merma de Material (<1%)
La Solución
Se diseñó y suministró un disco de corte de diamante con liga de resina para mecanizado de precisión (modelo 1A1R) optimizado con una alta concentración de diamante de grano D91 y un núcleo de acero con estabilidad térmica mejorada.
Especificación Técnica Suministrada: 1A1R – 150 mm x 1.0 mm x 32 mm
Los Resultados
Incremento de Vida Útil: Se alcanzaron más de 600 cortes estables y uniformes por disco.
Calidad Superficial: Reducción del desportillamiento en los bordes, eliminando las mermas de material y los retrabajos de rectificado secundario.
Aumento de la Productividad: La estabilidad dimensional del disco permitió programar ciclos de corte automáticos y estables, reduciendo el tiempo de mecanizado total en un 40%.
Disco de corte de diamante Preguntas frecuentes (FAQ)
¿Qué materiales se pueden cortar con los discos de corte de diamante?
Los discos de corte de diamante están diseñados específicamente para procesar materiales de alta dureza, abrasivos o muy quebradizos, como el carburo de tungsteno, las cerámicas industriales (circona, alúmina, carburo de silicio), el vidrio óptico, el cuarzo, el silicio semiconductor y plásticos reforzados de alta fricción.
¿Los discos de diamante pueden cortar carburo de tungsteno?
Sí, el carburo de tungsteno (debido a su rango de dureza superior a HRA 88-92) requiere del uso de herramientas de diamante sintético para asegurar un corte limpio, rápido y con la menor generación de fuerzas axiales y térmicas posibles.
¿Cuánto dura un disco de corte de diamante?
La vida útil depende del material de la pieza, el tipo de liga seleccionada, la velocidad de avance de la máquina y la presencia de sistemas de enfriamiento. Los discos con liga metálica ofrecen la mayor durabilidad estructural, mientras que los de liga de resina ofrecen un corte más ágil y limpio con una vida útil media. El uso correcto de refrigerante puede multiplicar la durabilidad del disco hasta en un 50%.
