PCD y MCD vs. Carburo en el maquinado de cobre: ¿Cómo multiplicar la vida útil de tu herramienta y lograr un acabado espejo sin pulir?

Si alguna vez te ha tocado maquinar cobre puro (como el C11000, el C10100 o el clásico cobre electrolítico) con cortadores o insertos de carburo tradicionales, sabes perfectamente de qué dolor de cabeza estamos hablando. Aunque es un metal blando, el cobre se comporta como chicle dentro del CNC: se estira, se pega con una facilidad increíble al filo de corte, rompe las herramientas delgadas y deforma las piezas pequeñas.

La razón está en su propia naturaleza física. El cobre tiene una alta ductilidad, una conductividad térmica brutal y tiende a soldarse en frío bajo presión. En este artículo vamos a analizar de forma directa por qué el carburo de tungsteno tradicional sufre tanto con el cobre, y cómo el cambio a herramientas de diamante —específicamente PCD (diamante policristalino) y MCD (diamante monocristalino)— es la mejor decisión financiera y técnica para tu taller o planta de producción.

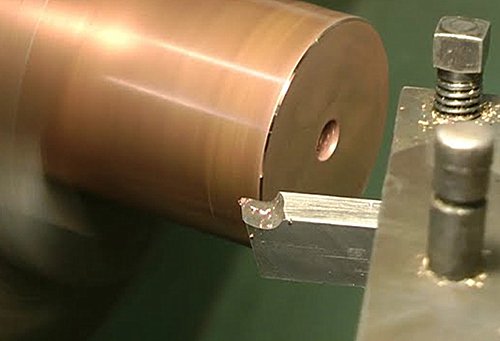

¿Qué le pasa al carburo cuando intentas maquinar cobre?

Muchos talleres mecánicos en América Latina siguen utilizando carburo de tungsteno con recubrimientos especiales (como DLC) para trabajar el cobre. Si vas a hacer dos o tres piezas, puede funcionar. Pero cuando entras en producción de lotes medianos o grandes, la historia cambia por completo.

El molesto “filo de aportación” (material pegado)

El cobre tiene una enorme afinidad química con el cobalto que sirve de aglutinante en el carburo. Debido a la presión y al calor generado en la zona de corte, el cobre se “suelda” a la cara de la herramienta, creando lo que los maquinistas llamamos filo de aportación (o BUE, por sus siglas en inglés).

Este material acumulado arruina el proceso porque:

• Cambia la geometría real de la herramienta, haciendo que deje de cortar y empiece a “empujar” o deformar el metal.
• Cuando el trozo de cobre pegado finalmente se desprende por la fuerza del maquinado, se lleva consigo micropartículas de carburo, astillando el filo de la herramienta.
• Genera rebabas gigantescas y deja una superficie rugosa y opaca.

Desgaste adhesivo acelerado

La alta conductividad térmica del cobre hace que el calor no se vaya con la rebaba (como pasa con el acero), sino que se concentre directamente en la punta del cortador. Esto sobrecalienta el carburo, debilita su estructura y provoca que el filo se desgaste o se melle en cuestión de horas.

Tiempos muertos que devoran tus ganancias

Cuando tienes que cambiar el cortador o el inserto cada turno, tu producción se frena:

1. El operador pierde tiempo parando la máquina para cambiar la herramienta.
2. Hay que volver a calibrar el cero de la herramienta (ajuste de offsets).
3. Las primeras piezas después del cambio pueden salir fuera de tolerancia debido a las variaciones de ajuste.

Por qué el PCD es el rey de la productividad en el maquinado de cobre

Si tu prioridad es la producción en serie, la velocidad y la reducción de costos por pieza en componentes de cobre, latón o bronce, el PCD (diamante policristalino) es la solución estándar de la industria moderna.

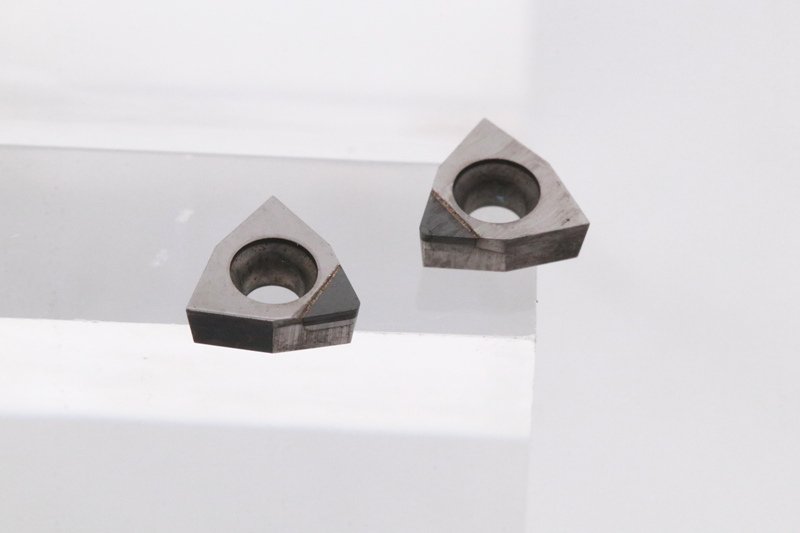

¿Qué es una herramienta de PCD?

El PCD se fabrica sintetizando pequeños granos de diamante artificial con un aglutinante metálico a presiones y temperaturas extremas. El resultado es un material compuesto que ofrece la dureza extrema del diamante junto con la tenacidad que le aporta la base metálica.

Una vida útil de 10 a 50 veces mayor

El diamante no tiene afinidad química con los metales no ferrosos como el cobre. Prácticamente no sufre desgaste químico ni adhesivo durante el maquinado. En el taller, esto se traduce en una duración asombrosa.

Comparativa de rendimiento en el maquinado de cobre:

Cero adherencia y un corte limpio

El coeficiente de fricción del diamante contra el cobre es extremadamente bajo. La rebaba fluye y se desliza con total suavidad sobre la cara de la herramienta. Sin fricción no hay sobrecalentamiento, y sin sobrecalentamiento no hay material pegado. El proceso de corte se vuelve constante, silencioso y predecible.

Tolerancias idénticas en producción masiva

Como el filo de un cortador de PCD tarda muchísimo en mostrar el más mínimo desgaste, puedes programar tu CNC para correr miles de piezas sabiendo que la primera y la última medirán exactamente lo mismo. Esto es clave para fabricar:

• Barras colectoras de cobre (busbars) para la industria eléctrica.
• Conectores, terminales y piezas para tableros de distribución.
• Disipadores de calor para electrónica de potencia.
• Componentes para vehículos eléctricos.

¿Cuándo dar el salto de PCD a MCD?

El PCD es excelente para desbaste y acabados rápidos. Sin embargo, tiene un límite físico: su estructura de granos. Al estar compuesto por pequeños cristales unidos, el filo de una herramienta de PCD, visto bajo un microscopio, tiene una apariencia ligeramente dentada. No se puede afilar más allá del tamaño de sus propios granos.

Si tu objetivo es lograr una precisión extrema y una superficie tan pulida que parezca un espejo, necesitas utilizar MCD (diamante monocristalino).

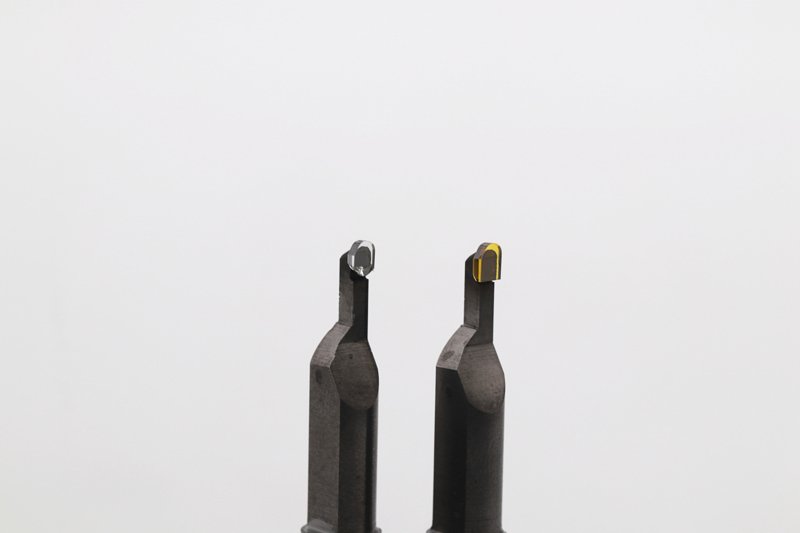

¿Qué es el MCD?

A diferencia del PCD, el MCD es un solo cristal de diamante cultivado en laboratorio. No tiene granos, no tiene aglutinantes y su estructura molecular es 100% uniforme.

Un filo de corte ultra afilado (menos de 1 micra)

Al no tener estructura de granos, las herramientas de MCD se pueden afilar hasta un nivel casi atómico. El radio del filo de corte ($r_n$) en estas herramientas es **menor a 1 micra**.

Esto permite:

• Cortar láminas de metal extremadamente delgadas sin pellizcar ni deformar la pieza.
• Reducir las fuerzas de corte a niveles mínimos, ideal para piezas de pared delgada.
• Realizar maquinados micrométricos sin generar rebabas en los bordes.

Acabado espejo directo de la máquina (Ra < 0.01 µm)

La joya de la corona del MCD es su capacidad para dejar una rugosidad superficial menor a Ra 0.01 µm. Esto se conoce en la industria como **”acabado espejo óptico”**.

Al terminar el maquinado con MCD, la pieza sale de la máquina brillando como si la hubieran pulido a mano durante horas. Lo mejor de todo es que el maquinado con MCD mantiene las caras perfectamente planas y las aristas vivas, algo imposible de lograr con el pulido manual (que siempre redondea las esquinas y deforma las tolerancias dimensionales). Eliminas por completo el costo, el tiempo y la suciedad del proceso de pulido posterior.

Industrias que dependen del MCD

• Óptica de precisión: Espejos de cobre para láseres industriales de alta potencia.
• Semiconductores: Matrices y moldes de alta precisión para microchips.
• Telecomunicaciones: Componentes de radiofrecuencia (RF) y guías de onda donde la rugosidad interna afecta la transmisión de la señal.

¿PCD o MCD? Guía rápida para decidir

Para no complicarte la vida, piensa en esto: PCD para velocidad, volumen y desbaste pesado; MCD para acabados perfectos, brillo espejo y micro-precisión.

El impacto en tu bolsillo: Hablemos de números reales

Muchos jefes de compras o dueños de talleres se asustan cuando ven el precio de una herramienta de diamante. Es cierto: un cortador de PCD puede costar de 5 a 10 veces más que uno de carburo de buena marca. Pero veamos qué pasa cuando hacemos la matemática de producción real.

Caso práctico de análisis: Producción de 10,000 conectores de cobre al mes

Escenario A: Usando Carburo de Tungsteno tradicional

• Vida útil de la herramienta: 150 piezas por cortador (después de eso, las rebabas obligan a cambiarlo).
• Cortadores necesarios al mes: 10,000 / 150 = 67 herramientas.
• Costo de cada cortador de carburo: $30 USD.
• Gasto directo en herramientas: $2,010 USD al mes.
• Tiempos muertos: Cambiar el cortador 67 veces al mes implica parar el CNC, cambiar la herramienta, medirla y probar la primera pieza. Si calculamos 12 minutos por cambio, perdemos unas 13.4 horas de producción al mes solo en cambios de herramienta.

Escenario B: Cambiando a herramientas de PCD

• Vida útil de la herramienta: Mínimo 3,000 piezas por cortador.
• Cortadores necesarios al mes: 10,000 / 3,000 = 3.3 herramientas (compramos 4).
• Costo de cada cortador de PCD: $150 USD.
• Gasto directo en herramientas: $600 USD al mes.
• Tiempos muertos: Solo cambiamos la herramienta 3 o 4 veces en todo el mes. El tiempo perdido es de apenas 45 minutos.

El resultado financiero:

1. Ahorro directo en herramientas: Te ahorras $1,410 USD al mes ($2,010 vs $600). El diamante se pagó solo y te dejó ganancias.
2. Más tiempo de máquina corriendo: Recuperas casi 13 horas al mes de tu CNC para producir más piezas y facturar más.
3. Cero dolores de cabeza por tolerancias: Olvídate de estar ajustando offsets a cada rato porque la herramienta se desgastó.

Caso de éxito real: Maquinado de disipadores de cobre de alta densidad

Un fabricante de componentes de refrigeración líquida para servidores de datos en Querétaro, México, tenía serios problemas al maquinar microcanales en bloques de cobre puro C10100.

• El problema: Utilizaban microfresas de carburo de 1.0 mm. Debido a la profundidad de los canales, la rebaba de cobre se pegaba en las flautas de la fresa, tapándola y rompiéndola a las pocas piezas. Las fresas rotas se quedaban atoradas en los bloques de cobre, echando a perder piezas que ya tenían horas de maquinado encima.
• La solución: Se cambió el proceso a una microfresa diseñada con inserto de PCD y se ajustaron las revoluciones de la máquina para trabajar a alta velocidad (aumentando la velocidad de corte de 120 m/min a 550 m/min con un avance optimizado).
• Los resultados:
  • La vida útil de la herramienta pasó de romperse constantemente a durar más de 2,200 piezas por fresa.
  • Se eliminó el riesgo de romper herramientas dentro de la pieza, reduciendo el scrap de componentes a cero.
  • Las paredes de los microcanales salieron completamente limpias, sin rebabas que obstruyeran el paso del líquido refrigerante.

Preguntas Frecuentes (FAQ)

1. ¿Cuánto dura realmente una herramienta de PCD maquinando cobre?

En condiciones óptimas (buena rigidez de la máquina y parámetros de corte adecuados), una herramienta de PCD dura entre 10 y 50 veces más que una de carburo de tungsteno [1]. En producción continua, esto significa que puede trabajar durante semanas sin necesidad de ser cambiada o ajustada.

2. ¿Se debe usar refrigerante (soluble/aceite) al maquinar cobre con diamante?

Sí, es muy recomendable. Aunque el diamante no sufre por el desgaste adhesivo del cobre, el refrigerante ayuda a empujar y evacuar las rebabas largas y chiclosas fuera de las cavidades profundas. Para acabados espejo con MCD, se suele usar un sistema de lubricación por cantidad mínima (MQL) o una mezcla ligera basada en queroseno o aceites de corte de baja viscosidad para facilitar un deslizamiento perfecto.

3. ¿El diamante PCD sirve para cualquier tipo de cobre?

Sí, funciona de maravilla en cobres puros (C11000, C10100), latones, bronces y aleaciones complejas como el cobre-cromo-circonio (CuCrZr) o el bronce al berilio. Es la solución ideal para evitar que el material “chicloso” arruine el proceso de corte.

4. ¿Puedo usar herramientas de PCD en acero o hierro fundido?

No. El diamante está hecho de carbono, y a altas temperaturas tiene una fuerte afinidad química con el hierro presente en los aceros y fundiciones. Si intentas maquinar acero con PCD o MCD, el carbono del diamante se disolverá en el hierro, desgastando la herramienta casi de inmediato. Para materiales ferrosos se utiliza CBN (nitruro de boro cúbico).

5. ¿El acabado con MCD realmente puede reemplazar el pulido manual?

En el 95% de los casos, sí. El maquinado con MCD genera superficies con una rugosidad Ra inferior a 0.01 micras, lo que equivale a un brillo de espejo óptico. Además, a diferencia del pulido manual con pastas, el MCD no deforma la planicidad ni redondea las esquinas de la pieza, asegurando tolerancias geométricas perfectas.

Resumen clave para ingenieros y jefes de taller

• PCD multiplica la vida útil por 50: Evita que el cobre se pegue al filo de corte y reduce drásticamente el costo por pieza en producción masiva.
• MCD elimina el pulido manual: Consigue acabados espejo perfectos (Ra < 0.01 µm) con esquinas vivas y caras planas directo del CNC.
• Ideal para componentes eléctricos y electrónicos: Perfecto para barras de cobre, conectores de alta corriente, disipadores y piezas ópticas.
• Retorno de inversión garantizado: Aunque la inversión inicial en herramientas de diamante es mayor, el ahorro en tiempos de parada de máquina y desecho de material (scrap) recupera el dinero rápidamente.
