¿Cómo se fabrican las pastillas de freno? Rectificado y selección de muelas

Antes de empezar, aquí tienes el índice del artículo. Puedes hacer clic en cualquiera de los puntos para ir directamente a esa sección de la línea de producción:

1. 1. ¿Por qué las pastillas de freno necesitan rectificado?
2. 2. Las 4 operaciones clave de rectificado en la línea de producción y sus herramientas
3. 3. El dilema del taller: ¿Por qué unas fábricas usan CBN y otras Diamante?
4. 4. Tabla de compatibilidad: Materiales de fricción y su muela ideal
5. 5. 5 errores críticos al comprar muelas abrasivas que arruinan tu margen de ganancia
6. 6. Preguntas frecuentes sobre el rectificado de pastillas de freno
7. 7. ¿Cómo configurar la muela correcta para tu línea de producción?

Hablemos directo: si trabajas en la fabricación de balatas, ya sabes cómo es esto. Una pastilla recién prensada o salida del horno de sinterizado no sirve para venderse así como está. Si la metes directo a una caja y se la mandas a tu cliente, lo único que vas a ganar son devoluciones y quejas.

¿Por qué? Porque va a chillar en la primera frenada, va a hacer que el pedal vibre como loco y se va a desgastar de forma dispareja en menos de un mes. El verdadero secreto de una balata que funciona bien no está solo en la mezcla química de la fricción; está en el rectificado final en el taller. Ahí es donde se decide si la pieza es chatarra o si realmente tiene calidad de equipo original. Vamos a ver cómo se maneja esto en el día a día de la planta y cómo elegir los esmeriles y muelas correctas para no tirar tu dinero a la basura.

1. ¿Por qué las pastillas de freno necesitan rectificado?

Cuando la mezcla de polvos metálicos, fibras y resinas sale de la prensa, la pieza tiene rebabas y un grosor irregular. El rectificado es el proceso físico que “endereza” la pastilla para que trabaje bien con el disco de freno. En producción, esto resuelve tres problemas críticos:

El grosor no es negociable

Si mides una pastilla cruda con un micrómetro, verás que el espesor varía de un extremo a otro. Si la montas así, el pistón de la mordaza (caliper) empujará de forma desigual. Esto genera variación de espesor en el disco y puntos calientes. Al final, el conductor va a sentir una vibración horrible en el volante cada vez que pise el freno. El rectificado plano de dos caras asegura que la tolerancia de paralelismo quede exacta a nivel de micrómetros.

Controlar el ruido antes de que aparezca

Casi todos los chillidos de frenos nuevos son un tema de vibración por resonancia. Cuando la balata tiene un borde afilado de 90 grados, funciona igual que el arco de un violín contra la cuerda: al tocar el disco giratorio, vibra a frecuencias altísimas y genera ese molesto chillido agudo. Al pasar la pieza por una muela de chaflanado y tumbarle esos bordes (creando ángulos de 15°, 20° o 25°), se cambia por completo la frecuencia de vibración. El ruido desaparece.

Canales para que el freno respire

El agarre del freno se pierde si se acumula polvo o agua entre la pastilla y el disco. Para evitarlo, se cortan ranuras en la cara de fricción. Estas líneas sirven como vías de escape rápido para el polvo del desgaste, el agua de lluvia y los gases calientes que se liberan con la fricción. Hacer esto rápido y limpio requiere discos de corte (ranuradores) de alta precisión.

2. Las 4 operaciones clave de rectificado en la línea de producción y sus herramientas

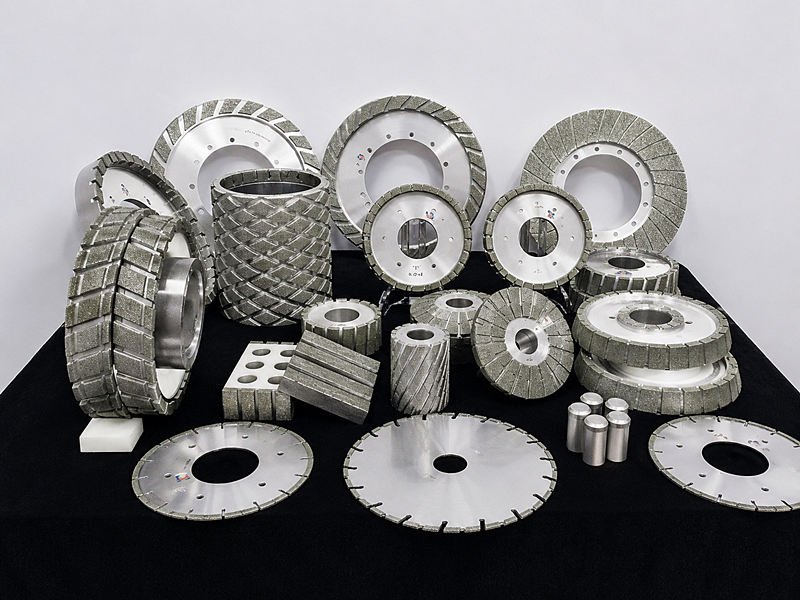

En cualquier planta automatizada de componentes de fricción, la sección de acabado final suele dividirse en cuatro estaciones de trabajo. Cada una usa un tipo de muela abrasiva muy específico:

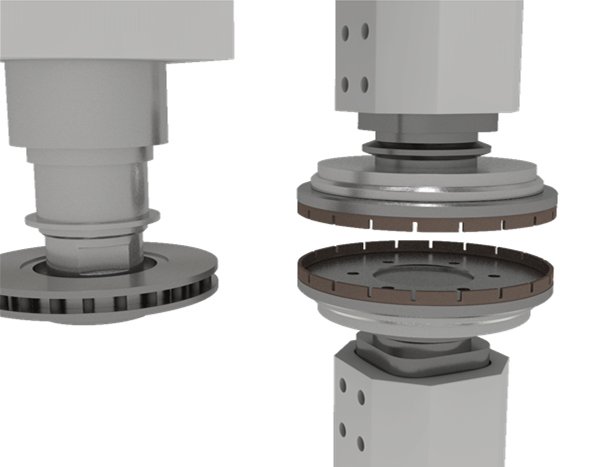

Rectificado Plano (Muelas de Plato)

Esta es la base de todo el proceso. La pastilla pasa entre dos muelas abrasivas planas (las muelas de plato) que desbastan ambas caras al mismo tiempo. El objetivo es dejar la zapata de metal y la fricción perfectamente paralelas. Si la máquina se descalibra o la muela pierde el perfil plano rápido, todo el lote sale defectuoso.

Chaflanado (Muelas de Chamfering)

Aquí es donde le damos forma a las esquinas de la pastilla de freno. Dependiendo del diseño técnico, se usan muelas con perfiles angulares específicos (ángulos de 15°, 20° o 25°, o perfiles con radio “R”). Esto evita que las esquinas de la fricción se desmoronen bajo la presión de la frenada y reduce los ruidos molestos.

Ranurado (Discos Ranuradores / Slotting)

Esta estación funciona como una sierra circular de corte rápido. Los discos de ranurado cortan una o dos líneas verticales o diagonales directamente sobre la pastilla. El grosor del disco determina el ancho exacto del canal. Si la muela es de mala calidad, va a astillar los bordes del canal recién cortado, arruinando la estructura de la pieza.

Perfilado de Radio o Rectificado de Arco (Muelas Cilíndricas)

Esta operación es vital para pastillas con diseños curvos especiales o para zapatas de freno de tambor, donde la fricción debe encajar milimétricamente dentro del tambor circular. Se utilizan muelas cilíndricas o de copa con tecnología de unión soldada para garantizar que el área de contacto inicial sea máxima desde el primer pedalazo.

3. ¿Por qué unas fábricas usan CBN y otras Diamante?

Este es un tema que confunde a muchos jefes de compras. Ambos son superabrasivos, pero si te equivocas al elegirlos, vas a quemar tu presupuesto de herramientas en cuestión de días. La regla es muy simple:

Pastillas Semimetálicas y de Bajo Metal: Usa CBN (Nitruro de Boro Cúbico)

Estas pastillas tienen un alto contenido de partículas de hierro, fibras de acero y otros metales ferrosos (entre un 30% y un 50% de su peso). El diamante está hecho de carbono puro. A las altas temperaturas que se generan durante el rectificado rápido (arriba de los 700°C en la zona de contacto), el hierro tiene una enorme afinidad química con el carbono. Básicamente, el hierro se “come” el carbono del diamante. Si usas muelas de diamante en pastillas con mucho hierro, se van a desgastar rapidísimo. El CBN, al no tener carbono, no reacciona con el hierro y mantiene su filo por miles de ciclos.

Pastillas Cerámicas y Orgánicas (NAO): Usa Diamante

Las pastillas cerámicas usan fibras de vidrio, fibras cerámicas, aramida y arcillas especiales, sin hierro en su fórmula. Al no haber riesgo de reacción química, el diamante (que es el material más duro del planeta) corta estas fibras cerámicas abrasivas como si fueran mantequilla. El desgaste de la muela es mínimo y la velocidad de producción es altísima.

4. Tabla de compatibilidad: Materiales de fricción y su muela ideal

Para facilitarte la toma de decisiones en tu próxima orden de compra, aquí tienes una referencia rápida de qué abrasivo elegir según la mezcla que estés corriendo en tu línea:

5. 5 errores críticos al comprar muelas abrasivas que arruinan tu margen de ganancia

En el trabajo diario con plantas de producción, vemos cómo pequeños descuidos al comprar herramientas destruyen la rentabilidad de una línea entera. Evita cometer estos errores:

• Enfocarse solo en el precio de la muela: Una muela barata que cuesta un 20% menos pero que te obliga a detener la máquina cada dos turnos para reavivarla (dressing) o cambiarla, te sale mucho más cara en horas hombre y paros de línea. El costo real se mide en costo de abrasivo por pieza terminada y aprobada.
• No decirle la fórmula de tu pastilla al proveedor: Decir solamente “necesito una muela para rectificar balatas” no sirve. Tu proveedor técnico necesita saber el porcentaje de hierro y la dureza del aglutinante de tu pastilla para ajustar el grano y la liga del esmeril.
• Ignorar la velocidad de operación de tu máquina (m/s): Cada máquina rectificadora trabaja a unas revoluciones específicas. Si la muela no está diseñada para la velocidad lineal de tu equipo, se va a desgastar de más, va a quemar la superficie de la pastilla o podría sufrir una rotura estructural peligrosa.
• No cuidar el balanceo del husillo: Las muelas grandes (como las de 300mm o 350mm para plano) deben estar perfectamente balanceadas. La mínima vibración en el husillo se transmitirá a la pastilla, creando microondulaciones que harán que la pieza sea rechazada en el control de calidad.
• Descuidar la limpieza y el refrigerante: El polvo que sale al rectificar material de fricción es denso y muy abrasivo. Si el flujo de refrigerante o el extractor de polvo no limpian constantemente la cara de la muela, esta se va a tapar (embotar), perdiendo su capacidad de corte y quemando las piezas.

6. Preguntas frecuentes sobre el rectificado de pastillas de freno

¿Por qué aparecen ruidos después de instalar pastillas nuevas?

Si la balata nueva no se rectificó bien en paralelismo, el contacto con el disco será irregular. Además, si no se le hizo el chaflán para quitar los bordes afilados de 90 grados, la pastilla va a vibrar a altas frecuencias en cuanto toque el rotor, generando ese molesto chillido.

¿CBN o diamante para pastillas semimetálicas?

Siempre CBN. El hierro de las pastillas semimetálicas reacciona con el carbono del diamante a altas temperaturas y lo desgasta de forma prematura. El CBN no tiene este problema y dura mucho más.

¿Cuál es la tolerancia habitual en el rectificado de pastillas?

En la industria de equipo original (OEM), las tolerancias de espesor y paralelismo suelen controlarse por debajo de las 50 micras (0.05 mm) para asegurar que el pistón de la mordaza asiente de forma perfectamente homogénea.

¿Cómo mejorar la vida útil de una muela para pastillas de freno?

La clave es seleccionar la liga adecuada para tu volumen de producción, mantener el chorro de refrigerante directo en la zona de corte para evitar que se tape de polvo, y hacer ciclos de reavivado programados antes de que la muela pierda su forma.

¿Qué proceso tiene mayor impacto en el rendimiento de frenado?

El rectificado plano. Es el que influye directo en la transferencia de fuerza del pedal al disco. Si el plano no es perfecto, la pastilla tendrá menos área de contacto real, provocando un desgaste disparejo, menor eficiencia de frenado y vibraciones en el volante.

7. ¿Cómo configurar la muela correcta para tu línea de producción?

Optimizar una línea de producción no se trata de adivinar. Para ayudarte a encontrar la especificación exacta de muela abrasiva que reduzca tus tiempos de ciclo y elimine las piezas rechazadas en tu planta, necesitamos analizar algunos datos básicos de tu proceso.

Si tienes problemas de consistencia, desgaste acelerado de tus herramientas o quieres mejorar los acabados de tus productos, compártenos los siguientes detalles de tu operación:

• ¿Qué tipo de fórmula estás corriendo principalmente? (¿Semimetálica, bajo metal o cerámica?)
• ¿Qué operación de rectificado quieres optimizar? (¿Plano de dos caras, chaflán, ranurado o perfilado curvo?)
• ¿Cuáles son las dimensiones básicas de la muela que usa tu máquina? (Diámetro exterior, espesor y diámetro del eje interno)
• ¿Qué marca y modelo de rectificadora tienes instalada en tu taller?

Con estos datos de tu piso de producción, nuestro equipo técnico puede sugerirte la liga, el grano y el tipo de abrasivo exacto (CBN o Diamante) para que tu planta trabaje de forma continua, sin paros imprevistos y con la calidad que exige el mercado.
