Guía práctica para elegir muelas de rectificado de árboles de levas: Experiencias reales en taller y optimización de procesos

Hace unos meses, el jefe de producción de una planta de componentes de motor nos contactó bastante frustrado. Tenían un problema recurrente en su línea de rectificado: las muelas de rectificar que usaban se desgastaban mucho más rápido de lo esperado, los intervalos de diamantado (dressing) se hacían cada vez más cortos y, para colmo, de vez en cuando aparecían quemaduras de rectificado (grinding burns) en la fase de acabado.

Al principio, su intención era sencilla: querían que les cotizáramos una muela equivalente a la que ya usaban, pero a un precio más competitivo o con un plazo de entrega más rápido.

Sin embargo, tras analizar el modelo de su rectificadora CNC, el sistema de refrigeración, los parámetros del rodillo diamantador y el tiempo de ciclo requerido, nos dimos cuenta de que el problema no era solo la muela en sí, sino cómo interactuaba todo el sistema. Cambiar una muela por otra idéntica no iba a solucionar las paradas de máquina ni las piezas defectuosas.

En el rectificado industrial, especialmente en el sector de automoción, no existen soluciones mágicas de “talla única”. A continuación, compartimos lo que hemos aprendido optimizando procesos en el taller y cómo elegir la herramienta adecuada basándonos en datos de producción reales.

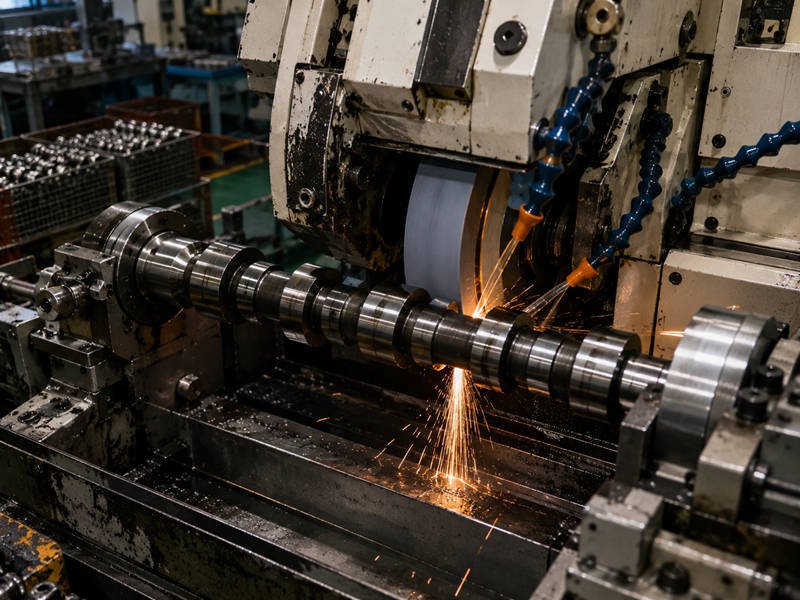

Por qué rectificar un árbol de levas es más complejo de lo que parece

En el taller de mecanizado es común escuchar el comentario de “un árbol de levas no deja de ser un eje con algunos diámetros”. Quienes piensan así suelen subestimar este proceso. La realidad es que el rectificado de levas es una de las operaciones de rectificado cilíndrico exterior más complejas que existen por varias razones técnicas:

• El perfil no es redondo (geometría no cilíndrica): Cada lóbulo de la leva tiene una curva de elevación específica. Al girar la pieza contra la muela, la zona de contacto, el área de contacto y las fuerzas de corte cambian constantemente a cada milisegundo. Cada lóbulo de la leva se comporta de manera diferente durante el rectificado.
• Dureza extrema del material: Para soportar la fricción constante en el motor, estos componentes pasan por tratamientos térmicos severos (cementación, temple por inducción, etc.), alcanzando durezas de entre 52 y 62 HRC. Trabajar sobre materiales tan duros exige que la muela mantenga su capacidad de corte sin perder la forma.
• Consistencia en producción en masa: En una línea de producción típica de un proveedor automotriz Tier 1, no se busca rectificar una pieza bien; se busca que la pieza número 1 y la número 10,000 tengan exactamente la misma tolerancia micrométrica, manteniendo controlado el costo por pieza (cost per component).

Las tres etapas del rectificado: Por qué una sola muela no sirve para todo

Intentar utilizar la misma especificación de muela para todo el proceso suele acabar en desastre: o se quema la pieza en el acabado, o el proceso de desbaste se vuelve sumamente lento. En las líneas modernas de fabricación de motores, el proceso se divide claramente en tres etapas, y cada una exige herramientas distintas:

1. Fase de desbaste (Rough Grinding)

El único objetivo aquí es eliminar la mayor cantidad de material sobrante lo más rápido posible para generar el perfil básico de la leva.

• El reto: Se genera una enorme cantidad de calor de rectificado debido al gran volumen de material eliminado por pasada. El riesgo de quemar la pieza es muy alto.
• Qué se usa: Muelas de estructura muy abierta y porosa. Las muelas cerámicas de óxido de aluminio (corindón blanco o corindón microcristalino de alto rendimiento) con ligante vitrificado son la opción estándar gracias a su excelente capacidad de evacuación de viruta y resistencia al desgaste térmico.

2. Fase de semi-acabado (Semi-Finish Grinding)

Esta etapa intermedia sirve para corregir pequeños errores geométricos del lóbulo y preparar la superficie reduciendo la carga de trabajo de la fase final.

• El reto: Aquí importa más la estabilidad dimensional y la capacidad de la muela para retener su forma que la capacidad de corte puro.
• Qué se usa: Muelas de ligante de resina (resinoide) o muelas vitrificadas de estructura fina.

3. Fase de acabado (Finish Grinding)

Es la etapa crítica que define la rugosidad final (habitualmente un Ra de 0.2 a 0.3 μm) y la precisión del perfil de elevación de la válvula.

• El reto: El desgaste de la muela debe ser mínimo para garantizar la repetibilidad geométrica en miles de piezas.
• Qué se usa: Aunque históricamente se usaba óxido de aluminio, hoy en día las líneas de alta producción utilizan de manera estandarizada muelas de CBN (Nitruro de Boro Cúbico) con ligante vitrificado. El CBN ofrece una conductividad térmica muy superior, lo que disipa el calor hacia la muela y el refrigerante, protegiendo la superficie de la leva contra alteraciones metalúrgicas.

Los problemas más comunes que vemos en los talleres de rectificado

Cuando un cliente nos llama porque su proceso de rectificado de levas está fallando, los síntomas suelen ser casi siempre los mismos:

¿Por qué aparecen quemaduras de rectificado (grinding burns)?

Muchos operarios e ingenieros de planta culpan inmediatamente a la muela: “La muela está defectuosa o es demasiado dura”. En nuestra experiencia, la muela es solo una parte de la ecuación. Las quemaduras ocurren cuando la temperatura en la zona de corte supera el punto de transformación del material. Las causas reales suelen ser:

• Falta de afilado de la muela: Si la muela se embota y no se autoafila correctamente, empieza a friccionar en lugar de cortar.
• Refrigerante insuficiente o mal dirigido: El chorro de refrigerante debe entrar exactamente en la zona de contacto a la misma velocidad periférica que la muela. Si el aire generado por la rotación de la muela desvía el refrigerante, la pieza se quemará.
• Parámetros de diamantado incorrectos: Un avance de diamantado demasiado lento aplasta los granos abrasivos de la muela en lugar de cortarlos para exponer aristas nuevas y afiladas.

¿Por qué la muela se desgasta demasiado rápido?

Si la muela pierde el perfil tras rectificar pocas piezas, el tiempo de ciclo (cycle time) se dispara debido a las constantes paradas para diamantar. Esto suele deberse a un ligante demasiado blando para la dureza del material o a que la velocidad periférica de la muela (v_s) es demasiado baja, lo que aumenta la fuerza de corte sobre cada grano abrasivo individual y provoca su desprendimiento prematuro.

¿Por qué se pierde la consistencia en el perfil de la leva?

Si el perfil medido en la máquina de medición de levas empieza a derivar fuera de tolerancia, suele ser una clara señal de que la muela está perdiendo su forma geométrica con rapidez. En el caso del CBN, esto ocurre cuando la muela trabaja con un esfuerzo mecánico excesivo o cuando el ligante vitrificado no es el adecuado para soportar las fuerzas laterales del rectificado no cilíndrico.

Caso real: Diagnóstico y optimización en una línea de producción automotriz

Para entender cómo se abordan estos problemas en la práctica, veamos un proyecto reciente en el que trabajamos para resolver problemas de inestabilidad en la producción de un proveedor de componentes de motor.

Problemas detectados en planta

El cliente utilizaba una muela de CBN de un proveedor internacional conocido, pero se quejaba de lo siguiente:

1. Quemaduras térmicas intermitentes: Alrededor del 3% de las piezas mostraban decoloraciones o capas templadas (zonas blancas observables mediante ensayo Nital Etch).
2. Embozamiento de la muela (wheel loading): Los residuos de rectificado se adherían a los poros de la muela, perdiendo capacidad de corte rápidamente.
3. Costo por pieza elevado: Para evitar las quemaduras, tenían que diamantar la muela con mucha frecuencia, lo que reducía drásticamente la vida útil de la muela de CBN y aumentaba los tiempos muertos.

Análisis y diagnóstico técnico

En lugar de limitarnos a enviar una cotización por una muela con las mismas dimensiones físicas, enviamos a nuestro equipo técnico a analizar las variables de la máquina JUNKER en funcionamiento:

• Análisis del refrigerante: Medimos la presión y el caudal del aceite de rectificado. Aunque el caudal total era correcto, la boquilla de salida estaba desgastada, lo que dispersaba el chorro y evitaba que penetrara con fuerza en la zona de contacto de la leva.
• Evaluación de la muela: Al examinar la superficie de la muela embotada bajo el microscopio, observamos que los poros estaban saturados de virutas finas de acero 16MnCr5. El ligante vitrificado utilizado era demasiado denso, lo que impedía una buena evacuación de la viruta.
• Análisis de los parámetros de diamantado: El valor de traslape del rodillo diamantador estaba ajustado de forma que dejaba la superficie de la muela demasiado “cerrada”, priorizando un acabado fino pero sacrificando la capacidad de corte libre.

Propuesta de optimización

Rediseñamos por completo la solución técnica aplicando los siguientes cambios:

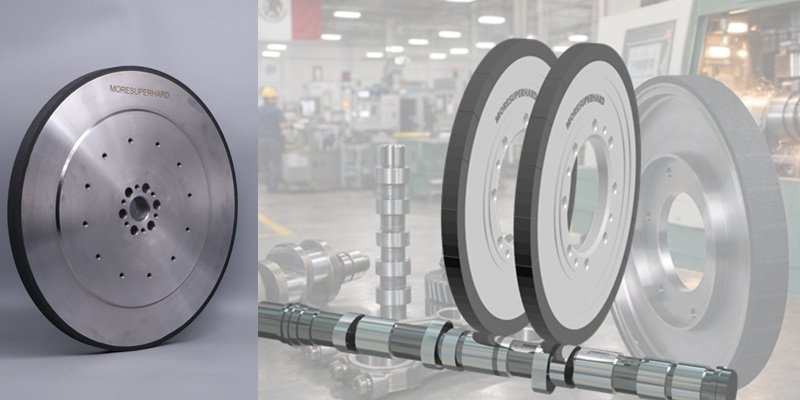

• Nueva especificación de muela: Desarrollamos una muela de CBN vitrificada con una estructura de poros inducida mucho más abierta (alta porosidad controlada). Esto proporcionó espacio físico para alojar las microvirutas durante el corte y facilitó que el aceite refrigerante penetrara directamente en el punto de contacto.
• Optimización del ligante: Ajustamos la fuerza de retención del ligante vitrificado para permitir un desgaste controlado y uniforme de los granos de CBN desgastados (autoafilado), evitando que la muela trabajara sin filo.
• Ajuste de los parámetros de proceso: Recomendamos modificar la velocidad de avance del rodillo diamantador durante el ciclo de reavivado para “abrir” más la textura de la muela, y sugerimos al cliente el reemplazo de las boquillas de refrigerante dañadas para garantizar un flujo laminar directo a alta presión.

Resultados obtenidos

Tras poner en marcha la nueva configuración y realizar el seguimiento en producción continua:

• Eliminación de quemaduras: El índice de piezas rechazadas por quemaduras térmicas cayó a cero.
• Aumento de la vida útil de la muela: El intervalo de diamantado se duplicó (se pasó de diamantar cada 40 piezas a hacerlo cada 90 piezas), lo que prolongó significativamente la vida de la muela de CBN.
• Rugosidad estable: El acabado superficial se mantuvo de forma consistente en el rango objetivo de Ra 0.22 – 0.26 μm a lo largo de toda la vida útil de la muela.

Tabla de selección rápida para muelas de rectificado de árboles de levas

A modo de guía general basada en las consultas y proyectos que manejamos a diario, este árbol de decisiones muestra qué abrasivo y ligante suelen funcionar mejor según la aplicación:

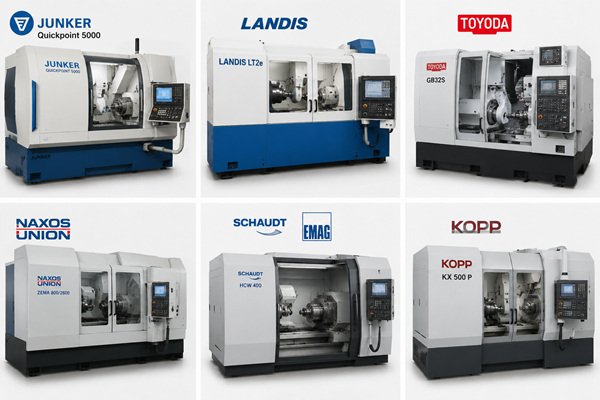

Compatibilidad con rectificadoras del mercado

En la industria del motor de alta precisión, las tolerancias geométricas no permiten el uso de maquinaria genérica. Las soluciones de rectificado de CBN y muelas cerámicas de alto rendimiento están diseñadas para integrarse perfectamente con las tecnologías y sistemas de diamantado de los principales fabricantes de rectificadoras CNC del sector, entre ellos:

• JUNKER (Especialmente las series Quickpoint para rectificado a alta velocidad)
• LANDIS (Líderes en rectificado de árboles de levas por arrastre y sistemas CNC)
• TOYODA (Conocidas por su rigidez y husillos hidrostáticos de alta precisión)
• NAXOS-UNION (Especialistas en rectificado de cigüeñales y árboles de levas de gran tamaño)
• SCHAUDT / EMAG (Sistemas avanzados para componentes de transmisión y motor)
• KOPP (Rectificadoras de levas de alta precisión)

Preguntas frecuentes sobre el rectificado de árboles de levas

1. ¿Puede una muela de óxido de aluminio convencional reemplazar a una de CBN en el acabado?

Técnicamente es posible en producciones muy pequeñas o talleres de reparación, pero en líneas de producción en masa no es viable. El óxido de aluminio convencional se desgasta demasiado rápido frente a aceros de más de 58 HRC, lo que obliga a diamantados constantes. Esto altera la geometría del perfil de la leva, destruye el tiempo de ciclo y eleva el costo por pieza en comparación con el CBN vitrificado.

2. ¿Cuándo es mejor usar CBN vitrificado en lugar de CBN resinoide?

El CBN vitrificado es el estándar indiscutible para el rectificado de levas en producción en masa. Permite una fácil perfilación y diamantado directamente en la máquina, además de ofrecer una estructura porosa excelente para la retención de refrigerante. El CBN resinoide se reserva más para aplicaciones específicas donde se requiere una ligera elasticidad o en rectificados cilíndricos más simples donde el diamantado frecuente no es crítico.

3. ¿Con qué frecuencia se debe diamantar una muela de CBN?

No hay una regla fija, ya que depende de la dureza del material y la profundidad de corte. Sin embargo, en una línea de producción estable con muelas de CBN vitrificado de calidad, lo habitual es diamantar cada 80 a 120 piezas (en desbaste o acabado). Forzar la muela más allá de su límite natural de corte incrementa drásticamente el riesgo de quemar las piezas.

4. ¿Cómo influyen los parámetros de diamantado en las quemaduras por rectificado?

Si el diamantado es demasiado “cerrado” (por ejemplo, usando un avance del rodillo diamantador muy lento o una relación de velocidad inadecuada), los granos de la muela quedan planos. Aunque el acabado superficial (Ra) sea excelente al principio, la muela actuará como un disco plano que genera calor por fricción en lugar de cortar el metal, provocando quemaduras inmediatas.

5. ¿Cuánto dura una muela de rectificado de árboles de levas de CBN?

Una sola muela de CBN vitrificado bien optimizada en una rectificadora CNC de alta velocidad (como una JUNKER o LANDIS) puede llegar a rectificar decenas de miles de piezas antes de desgastarse por completo, gracias a que en cada ciclo de diamantado solo se remueven unos pocos micrómetros de la capa abrasiva de CBN.

6. ¿Se puede utilizar la misma muela para rectificar fundición templada y acero cementado?

No se recomienda. La fundición templada (chilled cast iron) y el acero cementado (como el 16MnCr5) tienen estructuras metalúrgicas y comportamientos de corte muy diferentes. El acero cementado suele generar virutas largas y dúctiles que tienden a embozar la muela, requiriendo un tipo de grano de CBN y un ligante específico. La fundición templada genera virutas más cortas y abrasivas, lo que exige una muela con mayor resistencia al desgaste por abrasión.

7. ¿Por qué se emboza (satura) la muela durante el proceso de desbaste?

El embozamiento ocurre cuando el espacio entre los granos abrasivos (porosidad de la muela) es menor que el tamaño de las virutas que se desprenden del metal. Al no encontrar salida, las virutas calientes de acero se funden y se adhieren a la muela, inutilizando los granos de corte y elevando la temperatura en la zona de rectificado.

8. ¿Qué tipo de aceite de refrigeración es mejor para el rectificado de levas con CBN?

El aceite mineral puro o el aceite sintético de baja viscosidad son muy superiores a las emulsiones de agua (taladrinas convencionales) para el rectificado con muelas de CBN a alta velocidad. El aceite puro proporciona una lubricación excelente que reduce la fricción, protege la vida útil de la muela y soporta las altísimas presiones en el punto de contacto.

9. ¿Cómo influye la dureza del tratamiento térmico de la leva en la vida útil de la muela?

A mayor dureza de la pieza (por ejemplo, si sube de 54 HRC a 62 HRC), la fuerza necesaria para que el grano de la muela penetre en el material es mayor. Si la especificación de la muela no se ajusta adecuadamente aumentando la resistencia del ligante, los granos abrasivos se desprenderán antes de tiempo, reduciendo significativamente la vida útil de la herramienta.

10. ¿Cuál es la velocidad periférica de corte recomendada para muelas de CBN en árboles de levas?

En máquinas CNC modernas, las muelas de CBN vitrificado suelen trabajar a velocidades de corte de entre 80 m/s y 120 m/s, pudiendo llegar a velocidades superiores en rectificadoras de alta velocidad especialmente diseñadas. Trabajar a la velocidad correcta es fundamental para asegurar que los granos abrasivos realicen un microcorte limpio y eficiente.

Qué información necesitamos analizar para recomendarte la muela adecuada

En el sector industrial, el mayor error al buscar un proveedor es enviar un correo electrónico que solo diga: “Cotízame una muela de CBN de 400 mm de diámetro exterior”.

Para poder realizar un diagnóstico de ingeniería y garantizar que el proceso sea estable, reducir el costo por pieza y evitar paradas de máquina, necesitamos evaluar juntos los siguientes datos de tu línea de producción:

1. Material exacto de la pieza: (¿Es acero cementado 16MnCr5, fundición gris, fundición templada u otro tipo de aleación?)
2. Dureza del tratamiento térmico: (Especificada en HRC)
3. Plano de la pieza y dimensiones de la muela: (Diámetro exterior, ancho y diámetro de sujeción)
4. Fase del proceso: (¿Desbaste, semi-acabado o acabado fino?)
5. Marca y modelo de la rectificadora: (¿Es una JUNKER, LANDIS, TOYODA, etc.?)
6. Sistema de diamantado: (Tipo de rodillo diamantador y parámetros actuales de velocidad de paso)
7. Refrigerante utilizado: (¿Aceite puro o emulsión soluble? ¿Presión y caudal aproximados?)
8. Problemas actuales en planta: (¿Sufren de quemaduras térmicas, desgaste acelerado, pérdida de perfil o rugosidad inestable?)
9. Rugosidad superficial objetivo: (El valor Ra requerido en plano)
10. Tiempo de ciclo objetivo (Takt time): (Cuántas piezas se necesitan producir por hora)
