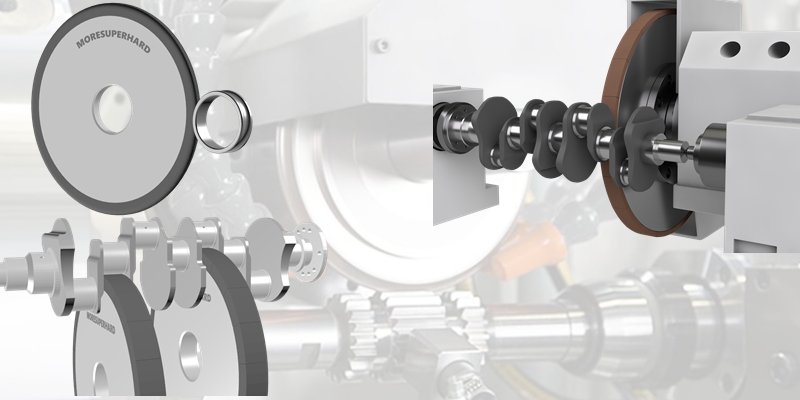

¿Por qué elegir muelas de CBN vitrificado? Guía práctica para el rectificado de precisión

En muchos talleres de rectificado, el verdadero dolor de cabeza diario no es la velocidad de rotación de la máquina, sino las paradas continuas para reavivar la muela y las temidas microfisuras por choque térmico en las piezas terminadas. Quien lleva varias horas a pie de máquina rectificando componentes templados a más de HRC 60 sabe perfectamente lo que significa ver cómo la muela pierde su perfil tras unas pocas pasadas, obligando a reajustar cotas en el control numérico y a perder un tiempo valioso de producción.

Aquí es donde el nitruro de boro cúbico (CBN) con aglomerante vitrificado deja de ser un concepto de catálogo y se convierte en una herramienta de supervivencia para el operario y el responsable de planta. Analizamos desde el propio taller por qué esta tecnología está sustituyendo a los abrasivos convencionales y a los aglomerantes de resina en los procesos donde el micrón es la ley.

Por qué cada vez más talleres cambian al CBN vitrificado

Muchos clientes nos comentan que la presión por acortar los tiempos de ciclo y la falta de mano de obra especializada en el taller son los principales motores para replantearse el proceso de rectificado. Cuando se trabaja con una muela convencional de óxido de aluminio (corindón), lo primero que suele pasar es que el operario pasa una parte importante de su turno realizando el reavivado (dressing) para recuperar la geometría y evitar que la pieza se queme.

En producción continua, este escenario es insostenible. Un cuello de botella en la rectificadora paraliza toda la línea de montaje posterior. Las exigencias de tolerancia geométrica en sectores como la fabricación de transmisiones o sistemas de inyección hidráulica reducen el margen de error a escasas micras [8]. Cambiar a muelas de CBN vitrificado permite estabilizar el proceso para que la máquina trabaje de forma constante y sin variaciones térmicas durante horas.

¿Qué es una muela de CBN vitrificado y por qué es única?

Una muela de CBN vitrificado es una herramienta de superabrasivo que combina granos de nitruro de boro cúbico (un compuesto sintético cuya dureza es solo superada por el diamante) con un aglomerante cerámico (vitrificado) horneado a altas temperaturas. A diferencia de las muelas de resina, la estructura vitrificada crea puentes rígidos entre los granos abrasivos y genera una porosidad natural interconectada. Esto permite alojar el refrigerante de manera óptima durante el corte, facilita la evacuación de la viruta fina y mantiene una excelente estabilidad dimensional de la muela, permitiendo rectificados de alta velocidad y precisión milimétrica sin deformar el perfil de corte.

¿Qué hace que una muela de CBN vitrificado sea diferente?

Para entender su comportamiento en el husillo, es necesario descomponer la muela en sus dos elementos fundamentales: el grano abrasivo y la estructura que lo sujeta.

El grano abrasivo de CBN explicado de forma sencilla

El nitruro de boro cúbico es un material sintético cuya dureza es superada únicamente por el diamante. Sin embargo, a diferencia de este último, el CBN tiene una enorme ventaja química: no reacciona con el carbono presente en los metales ferrosos a altas temperaturas. Si intentas rectificar un acero templado con una muela de diamante, el calor provoca que el carbono del acero desgaste químicamente el diamante en pocos minutos. El CBN, en cambio, mantiene su filo y su estabilidad térmica hasta superar los 1000 °C, lo que lo convierte en la opción adecuada para trabajar aceros aleados y templados.

Cómo funciona el aglomerante vitrificado

El aglomerante vitrificado es, en esencia, un puente cerámico o de vidrio. A diferencia de las resinas, que son elásticas y se degradan con el calor, el aglomerante vitrificado es extremadamente rígido. Al ser rígido, sujeta el grano de CBN con una fuerza muy elevada, evitando que se desprenda antes de tiempo [8]. Al ser frágil en el sentido técnico, cuando el grano de CBN finalmente se desgasta y pierde su capacidad de corte, las fuerzas de rectificado aumentan y rompen de forma controlada el pequeño puente cerámico que lo sujetaba, exponiendo un nuevo grano afilado inferior. Este fenómeno se conoce como autoafilado.

Por qué la estructura del aglomerante afecta al rendimiento

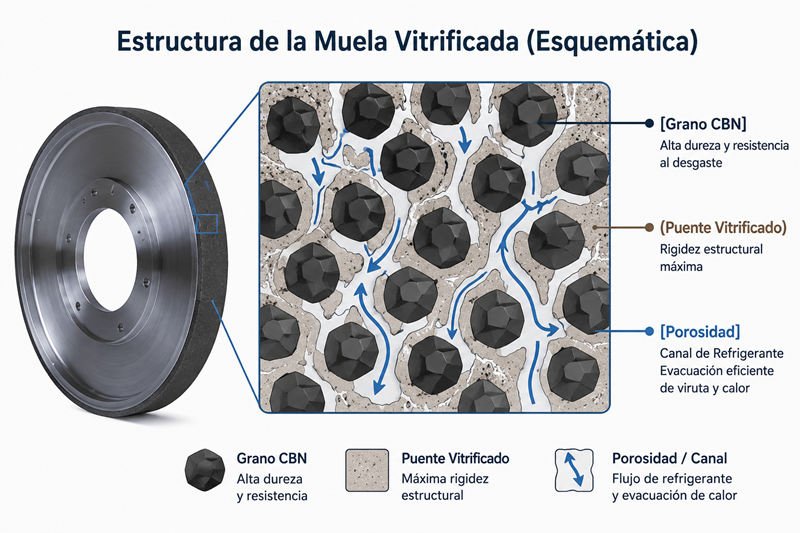

La clave del éxito del aglomerante vitrificado radica en su porosidad controlada. Durante la fabricación de la muela, se puede diseñar de forma precisa el porcentaje de grano, aglomerante y poros vacíos. Esta porosidad actúa como una red de pequeños canales que transportan el fluido refrigerante directamente a la zona de contacto entre la muela y la pieza. Además, ofrece un espacio físico para que las microvirutas de acero se alojen temporalmente antes de ser expulsadas por la fuerza centrífuga, evitando el embotamiento de la muela.

¿Por qué el aglomerante vitrificado supera al de resina en el rectificado de precisión?

El aglomerante vitrificado supera al de resina porque ofrece una rigidez estructural y una estabilidad térmica superiores, lo que se traduce en una retención del perfil excepcional bajo altas presiones de corte. Mientras que el aglomerante de resina es elástico y tiende a deformarse o desgastarse rápidamente cuando se enfrenta a aceros muy duros (provocando variaciones de tolerancia y pérdida de perfil en radios estrechos), el aglomerante vitrificado mantiene el grano de CBN firmemente sujeto en su posición. Además, la estructura vitrificada cuenta con una porosidad natural que actúa como canales internos para el refrigerante, reduciendo drásticamente la temperatura en la zona de contacto y facilitando el perfilado (dressing) mediante rodillos de diamante rotativos, algo difícil o ineficiente en muelas de resina de grano fino.

7 ventajas prácticas que se notan en el taller

1. Mayor vida útil de la muela (G-ratio elevado)

En el taller, medimos la eficiencia de una muela mediante la relación de rectificado o G-Ratio (el volumen de material eliminado dividido por el volumen de desgaste de la muela). Mientras que una muela convencional de óxido de aluminio suele tener un G-ratio de entre 50 y 150, una muela de CBN vitrificado bien optimizada puede alcanzar valores de entre 5.000 y 20.000. El operador nota enseguida que la muela mantiene su diámetro exterior casi intacto tras cientos de pasadas.

2. Menor riesgo de quemaduras de rectificado (grinding burn)

El daño térmico en la capa superficial de las piezas templadas es uno de los motivos más frecuentes de rechazo en los controles de calidad. Cuando una muela convencional se embota, deja de cortar y empieza a frotar, elevando la temperatura local por encima del punto de transformación del acero. Esto genera tensiones residuales de tracción y decoloración por oxidación (quemaduras). La porosidad activa de la muela de CBN vitrificado y la alta conductividad térmica del grano de CBN evacuan el calor hacia la viruta y el refrigerante, manteniendo la integridad metalúrgica de la pieza.

3. Altas tasas de eliminación de material (MRR)

Gracias a la resistencia del grano de CBN y a la rigidez del puente vitrificado, se pueden aplicar velocidades de corte elevadas (típicamente entre 60 m/s y 120 m/s, llegando en algunas rectificadoras CNC de alta velocidad hasta los 140 m/s). Esto permite incrementar significativamente la tasa de eliminación de material (MRR) sin temor a romper la muela o deformar la pieza de trabajo.

4. Acabado superficial constante (Ra controlado)

En producciones de alto volumen, el primer gran problema es la consistencia. Con muelas de resina o convencionales, la rugosidad superficial (Ra) suele fluctuar: empieza baja tras el reavivado y sube rápidamente a medida que la muela se desgasta. Con el CBN vitrificado, al mantenerse los granos afilados mediante el proceso de autoafilado continuo, el Ra se mantiene estable dentro de un rango estrecho (por ejemplo, entre 0,2 µm y 0,4 µm) desde la primera hasta la última pieza de la jornada.

5. Reducción drástica en la frecuencia de reavivado (dressing)

El reavivado no solo consume tiempo de máquina parada, sino que además desgasta los costosos rodillos diamantados de perfilado. Un cliente que rectificaba pistas de rodamientos con abrasivo convencional tenía que reavivar la muela cada 5 piezas. Al implementar una muela de CBN vitrificado diseñada a medida, logramos espaciar el ciclo de reavivado a cada 600 piezas, reduciendo el tiempo de inactividad de la rectificadora en un 85%.

6. Estabilidad dimensional garantizada

Cuando se rectifican piezas largas o componentes con perfiles complejos (como árboles de levas o cigüeñales), cualquier flexión o desgaste de la muela destruye la tolerancia dimensional [8]. Las muelas de CBN vitrificado conservan su perfil geométrico y su perfil de radio con precisión, lo que asegura que la cilindricidad y la redondez de la pieza se mantengan dentro de los límites de tolerancia exigidos.

7. Menor coste total por pieza

Es muy común que los departamentos de compras pongan reparos al ver el precio inicial de una muela de CBN vitrificado, el cual es significativamente superior al de una muela convencional. Sin embargo, cuando se calcula el coste total de fabricación (coste de paradas de máquina, consumo de diamantes de reavivado, tasa de rechazo por quemaduras térmicas y tiempo de ciclo), el coste por pieza terminada disminuye, amortizando la inversión en muy poco tiempo.

¿Cuándo se debe elegir una muela de CBN vitrificado en lugar de una convencional?

Se debe utilizar una muela de CBN vitrificado cuando se procesan aceros ferrosos templados con una dureza superior a HRC 50 (como acero rápido HSS, acero de rodamientos de cromo-carbono, o aceros para herramientas), en producciones de volumen medio a alto donde se requieran tolerancias inferiores a las 5 micras y acabados superficiales estables (Ra < 0.4 µm) . También es la opción recomendada cuando el tiempo de ciclo es crítico y la máquina herramienta (como una rectificadora CNC Studer, Junker o Toyoda) cuenta con la velocidad de husillo (mínimo 60-80 m/s) y la rigidez estructural necesarias para aprovechar las propiedades de corte de este superabrasivo de alto rendimiento.

Aplicaciones críticas: ¿Dónde marca la diferencia el CBN vitrificado?

No todas las operaciones de rectificado requieren el uso de CBN vitrificado, pero en ciertas aplicaciones su uso se ha convertido en el estándar de los talleres avanzados.

Fabricación de rodamientos (Bearing race grinding)

En el rectificado de las pistas de rodadura internas y externas de los cojinetes, la redondez y el perfil del radio son sumamente estrictos. El CBN vitrificado permite realizar el rectificado cilíndrico interno a altas velocidades, manteniendo el perfil del radio de la pista sin variaciones a lo largo de miles de piezas, reduciendo el tiempo de inspección y los descartes por fuera de tolerancia.

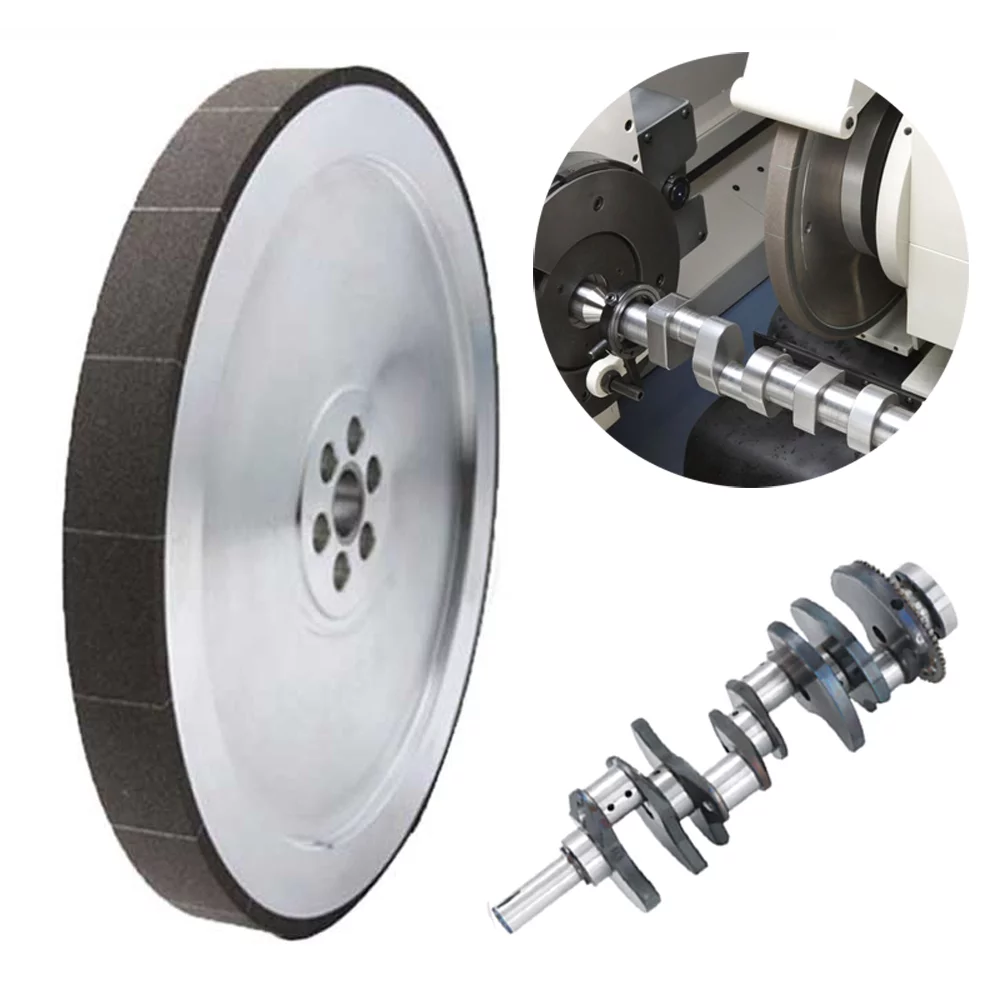

Componentes de automoción (Cigüeñales y árboles de levas)

Los lóbulos de los árboles de levas y los muñones de los cigüeñales requieren una alta eliminación de material en tiempos de ciclo extremadamente cortos. Las muelas de CBN vitrificado montadas en rectificadoras CNC de alta velocidad (como Junker o Schaudt) permiten realizar desbaste y acabado en una sola configuración, manteniendo la integridad térmica del acero y asegurando que no existan microfisuras que comprometan la vida útil del motor.

Fabricación de herramientas de corte (HSS y aceros duros)

Para rectificar canales y filos de brocas, fresas o machos de roscar fabricados en acero rápido (HSS), las muelas convencionales sufren un desgaste masivo debido a la alta aleación del material. El CBN vitrificado penetra el material templado manteniendo las aristas de corte afiladas y sin rebabas, mejorando la calidad final de la herramienta de corte.

¿Cómo reduce el CBN vitrificado las quemaduras de rectificado en acero templado de HRC 60?

Las muelas de CBN vitrificado reducen las quemaduras de rectificado gracias a la excelente conductividad térmica del grano de CBN y a la estructura altamente porosa del aglomerante vitrificado. El nitruro de boro cúbico disipa el calor generado en la zona de corte hacia la viruta y el refrigerante, en lugar de transferirlo a la pieza de trabajo, manteniendo la temperatura de la superficie de acero templado por debajo del límite de transformación metalúrgica. Simultáneamente, los poros de la muela vitrificada actúan como depósitos que transportan el fluido refrigerante directamente al punto de contacto crítico, evitando el sobrecalentamiento local, las tensiones residuales de tracción y las microfisuras superficiales.

Comparativa técnica: CBN Vitrificado vs. CBN de Resina vs. Muelas Convencionales

Para visualizar mejor las diferencias operativas en el taller, la siguiente tabla resume los parámetros clave de rendimiento de las tres tecnologías:

Errores comunes al comprar y utilizar muelas de CBN

Incluso con la mejor muela, un error de configuración o de selección en el proceso puede mermar el rendimiento de la herramienta en el taller.

Error 1: Fijarse únicamente en el precio de compra

Es el clásico error de los departamentos de compras no técnicos. Comparar una muela convencional económica con una muela de CBN vitrificado parece una locura sobre el papel. Sin embargo, no consideran que la muela de CBN durará lo mismo que docenas de muelas convencionales, reducirá los tiempos de ciclo y evitará que se desechen piezas de alto valor añadido debido a quemaduras térmicas.

Error 2: Ignorar la rigidez y las capacidades de la máquina

El CBN vitrificado no hace milagros en máquinas obsoletas con holguras en los cojinetes del husillo o falta de rigidez estructural. Si monta una muela de CBN de alto rendimiento en una rectificadora manual antigua sin la potencia ni la velocidad adecuadas, las vibraciones (chatter) romperán prematuramente los granos de CBN, provocando un desgaste acelerado y un acabado superficial deficiente. Marcas de prestigio como Studer, Junker, Danobat, Schaudt, Toyoda u Okuma diseñan sus rectificadoras CNC con la rigidez y los sistemas de amortiguación necesarios para aprovechar el CBN vitrificado.

Error 3: No adaptar el sistema de refrigeración

El rectificado con CBN genera fuerzas específicas elevadas. Si el refrigerante no se aplica con la presión y el caudal adecuados, la muela no podrá limpiar los poros de viruta ni evacuar el calor. Las boquillas de refrigeración deben estar diseñadas para romper la barrera de aire creada por la muela al girar a alta velocidad, y el chorro debe dirigirse exactamente al punto de contacto a la misma velocidad lineal que la muela. Además, es vital contar con una buena filtración para evitar que las micropartículas recirculen y rayen la pieza.

¿Cómo influye la rigidez de la rectificadora CNC en el rendimiento de una muela de CBN?

La rigidez de la rectificadora CNC es un factor crítico porque el CBN vitrificado requiere fuerzas de corte específicas elevadas y velocidades periféricas constantes (superiores a 60 m/s) para trabajar en régimen de autoafilado. Si la máquina carece de rigidez estructural o presenta holguras en el husillo y las guías, se producirán microvibraciones (chatter) en la zona de contacto, lo que causará el astillado prematuro de los granos de CBN y un desgaste acelerado de la muela. Además, las rectificadoras CNC modernas de marcas como Studer, Junker o Schaudt garantizan un control preciso del avance micrométrico y sistemas de compensación térmica activa, permitiendo explotar al máximo la durabilidad y la precisión dimensional de la muela vitrificada.

Cómo elegir la muela de CBN vitrificado adecuada

Para definir la especificación idónea de su muela, le recomendamos seguir esta lista de comprobación técnica en su taller:

• Evalúe la rigidez y velocidad de su máquina: Asegúrese de que su máquina puede alcanzar velocidades lineales de trabajo de al menos 60 m/s a 120 m/s de manera estable.
• Defina el material y su dureza exacta: El CBN vitrificado destaca en aceros templados (HRC 50-65), aceros rápidos (HSS) y fundiciones aleadas.
• Determine los requisitos de acabado superficial (Ra): Seleccione el tamaño de grano adecuado. Granos más gruesos (como B126 o B151) son adecuados para desbaste rápido, mientras que granos más finos (como B46 o B64) aseguran acabados finos y tolerancias micrométricas.
• Analice el tipo de rectificado: ¿Es rectificado cilíndrico exterior, cilíndrico interior, plano o creep-feed? Cada proceso demanda un diseño de porosidad diferente en la muela.
• Verifique las condiciones del refrigerante: Asegúrese de contar con sistemas de filtración adecuados y boquillas de alta presión posicionadas correctamente. El uso de aceite entero o emulsiones de alta calidad con base sintética influye directamente en la vida de la muela.

Muelas de CBN vitrificado Preguntas Frecuentes (FAQ)

Conclusiones y recomendaciones para ingenieros de procesos

Cuando se analiza el día a día en un taller de mecanizado, la elección del abrasivo adecuado define la rentabilidad de toda la operación de rectificado. Cambiar al CBN vitrificado no es una simple mejora de herramienta; es una decisión estratégica que estabiliza el proceso, elimina el factor de error humano en el reavivado continuo y asegura la calidad metalúrgica de los componentes más exigentes.

Si actualmente se enfrenta a problemas de quemaduras de rectificado, paradas excesivas para mantener las tolerancias de forma, o cuellos de botella en su sección de rectificado, le invitamos a analizar su proceso con nosotros. Cada combinación de material, máquina (ya sea una rectificadora Studer, Danobat, Junker u otra firma de precisión) y rugosidad requerida exige una formulación a medida de la muela. Podemos asesorarle para configurar la porosidad, el tamaño de grano y la dureza del aglomerante idóneos para su taller, con el fin de optimizar su productividad y reducir el coste real por pieza mecanizada.
