Rectificado de Doble Disco de Paletas de Compresor: Más de 1 Millón de Piezas
6
Share:
En el día a día de una planta de maquinado de precisión, el diablo está en los detalles del taller. Si tu equipo se dedica a la producción de paletas de compresor (compressor vanes), seguro que te has topado con estos dolores de cabeza más de una vez:
Las ruedas de rectificado duran un suspiro y hay que cambiarlas a cada rato.
Tienes que detener la máquina constantemente para reavivar (dressing) el disco.
Aparecen esas molestas manchas oscuras (quemaduras térmicas) en la superficie de las piezas.
La planicidad se empieza a ir de las manos conforme avanza el turno.
Cada vez que entra un lote nuevo, se pierden horas valiosas reajustando los parámetros de la máquina.
Cuando la meta es producir decenas de miles de piezas al día de forma constante, estos pequeños tropiezos se convierten en un gasto enorme de dinero, tiempo muerto y piezas rechazadas (scrap).
Te vamos a mostrar un caso de estudio real de una línea de producción masiva que logró resolver estos problemas de raíz. Veremos cómo una sola rueda de rectificado de doble disco de CBN vitrificado (Vitrified CBN Double Disc Grinding Wheel) logró procesar de manera totalmente estable más de 1.000.000 de paletas de compresor, manteniendo una precisión estricta a nivel de micras de principio a fin.
¿Por qué cada vez más fabricantes utilizan muelas CBN vitrificadas para el rectificado de doble disco de paletas de compresor?
Hoy en día, la exigencia de calidad en componentes para sistemas de compresión y bombeo ha escalado a niveles sin precedentes. Elementos críticos presentes en:
Compresores de aire acondicionado residencial y automotriz.
Sistemas de refrigeración comercial.
Compresores de nueva generación para vehículos eléctricos (EV).
Componentes hidráulicos de alta presión.
Anillos de sellado y juntas mecánicas de precisión.
Todos ellos exigen un rectificado de doble disco (double disc grinding). La lógica de este proceso es muy sencilla de entender: al desgastar y de nivelar ambas caras planas de la pieza de forma simultánea, se obtiene un paralelismo geométrico casi perfecto, un control dimensional sumamente estable y un tiempo de ciclo (cycle time) sumamente veloz.
Para trabajar materiales de altísima dureza (como aceros templados, aceros rápidos o con tratamientos de nitruración), el Nitruro de Boro Cúbico (CBN) con liga vitrificada es, por mucho, la mejor opción técnica. A diferencia de las ruedas convencionales, la estructura porosa de la liga vitrificada permite una excelente disipación térmica, tiene un comportamiento de autoafilado (self-sharpening) natural y reduce drásticamente la fuerza de fricción. En pocas palabras: corta el metal de forma limpia en lugar de frotarlo y sobrecalentarlo.
Caso Real: Del Desafío Inicial a Más de 1 Millón de Piezas Rectificadas
Para entender el impacto de esta tecnología en la rentabilidad de una fábrica, lo mejor es analizar un escenario real sobre el piso de producción. A continuación, desglosamos cómo se transformó por completo una línea de maquinado que operaba al límite de su capacidad debido a cuellos de botella técnicos.
1. El desafío en el taller: Cuellos de botella y merma constante
La planta del cliente trabajaba con ruedas abrasivas convencionales y se enfrentaba diariamente a paros continuos de máquina. Cada 12 o 15 ciclos de rectificado, el operario tenía que detener el equipo para reavivar (dressing) los discos abrasivos. Si no lo hacía a tiempo, las consecuencias eran inmediatas:
Las caras de las paletas comenzaban a mostrar manchas oscuras (quemaduras superficiales) por la excesiva fricción térmica.
El paralelismo y la planicidad se desviaban rápidamente de las estrictas tolerancias del plano técnico.
El porcentaje de piezas rechazadas (scrap) aumentaba exponencialmente al final de cada turno.
El personal de mantenimiento pasaba más tiempo calibrando la máquina que produciendo piezas conformes, lo que tiraba por los suelos la efectividad general del equipo.
2. Diseñando a la medida de la planta
Material de la pieza: Acero rápido (HSS) y aceros inoxidables especiales.
Tratamiento térmico: Nitruración gaseosa (gas nitriding), un proceso que genera una superficie sumamente dura pero susceptible a sufrir microfisuras si se somete a choques térmicos durante el rectificado.
Demasía de material (stock removal): 0.04 mm en total (0.02 mm por cada cara plana).

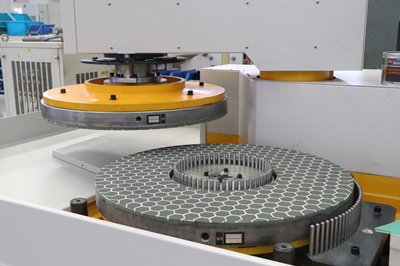

Compatibilidad del equipo: Rectificadora de doble disco de alta rigidez de la marca Peter Wolters.
Refrigeración: Aceite de corte limpio a presión y flujo controlados.
Con este diagnóstico, diseñamos una rueda con una formulación de liga vitrificada específica y una distribución de grano de CBN optimizada. El objetivo era lograr un equilibrio exacto entre la retención del grano abrasivo y la liberación controlada del mismo para mantener la rueda siempre afilada sin desgastarse antes de tiempo.
3. Ficha técnica del proceso de rectificado de paletas de compresor con muelas CBN vitrificadas
A continuación, se detallan los parámetros técnicos exactos bajo los cuales se operó este proyecto de rectificado masivo:
Parámetro del Proceso
Especificación Técnica
Pieza de trabajo (Workpiece)
Paleta de compresor (Compressor Vane)
Material de la pieza
Acero Inoxidable / Acero Rápido (HSS)
Tratamiento térmico previo
Nitruración gaseosa (Gas nitriding)
Dimensiones de la pieza
21 mm × 28 mm
Demasía total de rectificado
0.04 mm (0.02 mm por cada lado)
Equipo / Rectificadora utilizada
Peter Wolters (Double Disc Grinder)

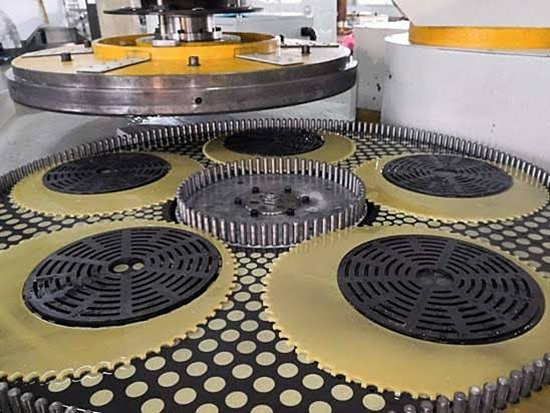

Cantidad por carga (Batch size)
72 piezas por ciclo / plantilla
Velocidad de rotación
50 rpm
Presión de rectificado aplicada
300 kg
Tiempo de ciclo (Cycle time)
30 segundos por carga
4. Resultados: Producción continua y precisión milimétrica en el rectificado de paletas de compresor con CBN vitrificado
La implementación de la rueda de CBN vitrificado personalizada transformó por completo los números del piso de producción:
Alta productividad y autonomía: La máquina ahora procesa 72 piezas en tan solo 30 segundos. Lo más importante es que el intervalo de reavivado (dressing interval) se espació hasta 33 a 40 ciclos. Esto significa que el operador puede procesar cerca de 2,880 piezas de forma continua antes de realizar un mantenimiento rápido de la rueda.
Tolerancias geométricas garantizadas: Se logró mantener una planicidad general de ≤ 0.0018 mm (1.8 micras) y un paralelismo por pieza individual de ≤ 0.0009 mm (menos de 1 micra). El acabado superficial se estabilizó en valores de Ra ≤ 0.2 μm constantes en todo el lote.
Calidad visual impecable: Se registró un 0% de presencia de quemaduras térmicas, microfisuras o astillamientos en los bordes de las paletas. La tasa de aprobación final (yield rate) en las auditorías de calidad diarias alcanzó el 100%.
Vida Útil del Disco: Con esta configuración óptima, el juego de ruedas de CBN vitrificado procesó de manera totalmente estable más de 1.000.000 de piezas terminadas antes de requerir su reemplazo definitivo. En el rectificado de precisión masivo, lograr y superar la barrera del millón de piezas manteniendo parámetros geométricos tan estrictos representa el estándar de oro en términos de rentabilidad y constancia del proceso.
¿Por qué esta rueda de CBN dura tanto sin perder precisión?
Lograr que una herramienta supere el millón de piezas de producción masiva no es cuestión de suerte; es ingeniería de materiales aplicada al rectificado industrial:
Control de desgaste de la liga vitrificada: La liga retiene mecánicamente los cristales de CBN con la fuerza justa. Cuando un grano abrasivo pierde su filo, la fuerza de fricción aumenta y provoca que la liga libere ese grano desgastado, exponiendo inmediatamente una nueva capa de CBN afilado.
Porosidad abierta para refrigeración activa: Los canales internos de la estructura vitrificada actúan como microconductos que transportan el refrigerante directo al punto de contacto. Esto barre las microvirutas de metal de acero templado antes de que puedan embotar la rueda (loading).
Bajas fuerzas de corte: Al cortar de manera suave y eficiente, la máquina experimenta mucho menos esfuerzo mecánico. Esto protege los husillos de la rectificadora y evita las desviaciones geométricas causadas por la flexión del equipo bajo cargas extremas.
Compatibilidad: ¿En qué rectificadoras de doble disco se pueden usar estas ruedas?

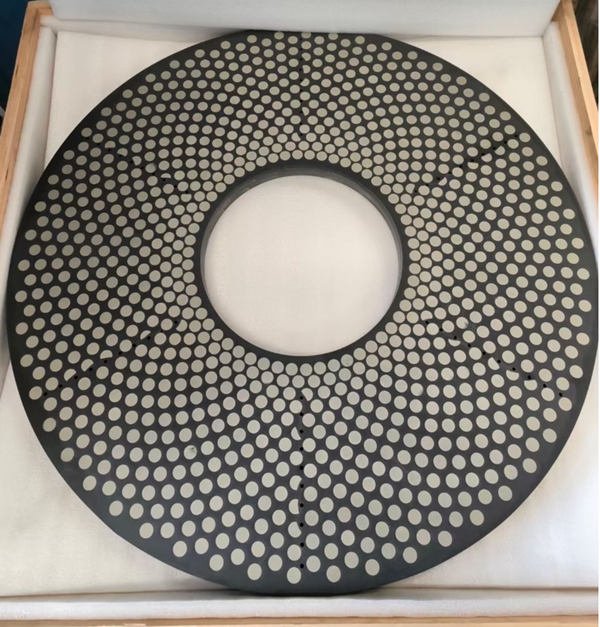

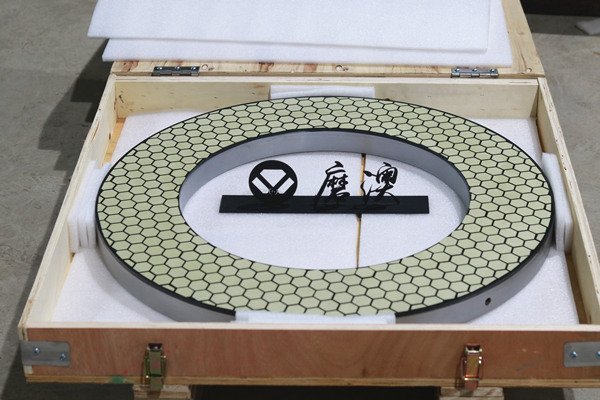

Nuestras ruedas y platos de CBN vitrificado se diseñan y adaptan a medida para los principales fabricantes de rectificadoras de doble disco del mercado global:
Peter Wolters (gama AC microline y similares)
Lapmaster
Stahli
Speedfam
Diskus
Koyo
Nota: Personalizamos los patrones de tornillería, diámetros exteriores, espesores de los segmentos abrasivos y sistemas de montaje magnético para garantizar un acople perfecto y seguro en tu husillo actual.

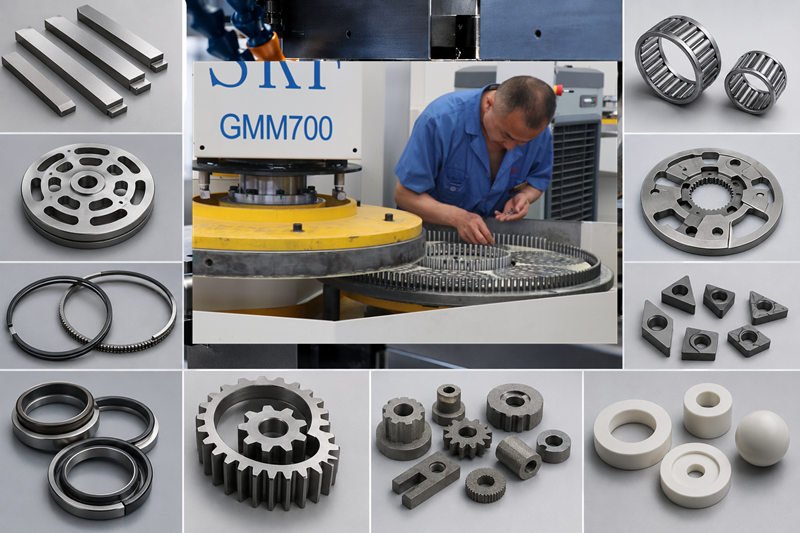

¿Qué otros componentes industriales se pueden rectificar con esta tecnología?
Aunque este caso de éxito se enfoca en las paletas de compresores, el diseño de nuestras ruedas de CBN de alto rendimiento es altamente eficiente para rectificar en masa piezas planas exigentes como:
Compressor Vanes (Paletas de compresión para todo tipo de fluidos).
Valve Plates (Placas de válvulas para compresores automotrices y de refrigeración).
Piston Rings (Anillos de pistón de alta resistencia al desgaste).
Seal Rings (Anillos de sello mecánico de caras planas de carburo de silicio, cerámica o acero).
Bearing Parts (Pistas de rodamientos de agujas, rodillos y componentes de empuje axial).
Hydraulic Components (Placas de desgaste para bombas de engranajes y cuerpos de bombas de paletas).
Carbide Parts (Insertos, cuchillas y herramientas de metal duro / carburo de tungsteno).
Ceramic Parts (Componentes de alúmina, zirconia y nitruro de silicio).
Powder Metallurgy Parts (Piezas sinterizadas de pulvimetalurgia de alta densidad).
¿Por qué las plantas de fabricación modernas buscan soluciones integrales de rectificado en lugar de solo muelas abrasivas?
En la industria de maquinado de ultraprecisión, el precio de compra de una rueda de rectificado es solo una pequeña fracción del costo real. Si compras una rueda económica de catálogo que se desgasta rápido, tendrás que pagar:
Docenas de paros de producción para cambiar la rueda o reajustar los parámetros de máquina.
Costo de reavivadores adicionales por el desgaste excesivo del abrasivo.
Piezas rechazadas en la línea de control de calidad.
Pérdida de la OEE general de tu planta.
Los gerentes de producción experimentados saben que lo que realmente importa es el costo total de propiedad (TCO) por pieza producida. Por eso, trabajar con un socio tecnológico que te provea la rueda de CBN a la medida, el rodillo reavivador diamantado compatible, la receta de parámetros óptima y el soporte técnico durante las pruebas iniciales, es la única forma inteligente de blindar tus ganancias.
Preguntas Frecuentes (FAQ) sobre Rectificado de Doble Disco con CBN
Q1. ¿Las ruedas de CBN vitrificado son adecuadas para rectificar acero inoxidable?
Sí, son altamente efectivas para aceros inoxidables templados (como las series martensíticas 400). Sin embargo, para aceros inoxidables austeníticos muy suaves o no templados (como la serie 300), es necesario analizar la aleación exacta, ya que este tipo de metal tan dúctil puede llegar a embotar los poros de la rueda si no se cuenta con la liga y el refrigerante adecuados.
Q2. Para paletas de acero rápido (HSS), ¿es mejor usar ruedas de CBN o de diamante (Diamond)?
Para aceros rápidos (HSS) y aceros aleados para herramientas que contienen hierro, el CBN (Nitruro de Boro Cúbico) es indiscutiblemente la mejor opción. El diamante es carbono puro y tiende a disolverse químicamente en presencia de hierro a altas temperaturas de rectificado, lo que acelera su desgaste de forma drástica. El CBN es químicamente inerte ante los metales ferrosos.
Q3. ¿Cada cuánto tiempo o cuántas piezas se debe reavivar (dress) una rueda de CBN de doble disco?
Depende de la dureza del material y de la cantidad de desbaste por pasada. En este caso de estudio específico con paletas nitruradas en una máquina Peter Wolters, el reavivado se realizó cada 33 a 40 cargas de máquina (es decir, cada 2,880 piezas procesadas). En condiciones estándar, el intervalo suele estar entre las 2,000 y 3,500 piezas.
Q4. ¿Cuántas piezas puede procesar un juego de ruedas de CBN de calidad en toda su vida útil?
Un juego de ruedas de CBN vitrificado bien diseñado y operado bajo condiciones óptimas puede procesar de forma totalmente estable entre 500,000 y más de 1,000,000 de piezas. La vida útil final dependerá de la demasía que retires en cada pasada, la rigidez de la máquina y el uso del refrigerante correcto.
Q5. ¿Qué nivel de acabado superficial (Ra) se puede lograr con estas ruedas de doble disco?
Nuestras formulaciones permiten alcanzar acabados sumamente finos de hasta Ra ≤ 0.1 μm a Ra ≤ 0.2 μm de manera repetible en líneas de producción masiva, eliminando en muchos casos la necesidad de procesos de lapeado o pulido posteriores.
Q6. ¿Sus discos de CBN son compatibles directamente con rectificadoras Peter Wolters?
Sí. Fabricamos platos y segmentos abrasivos de CBN diseñados específicamente con las dimensiones, canales de refrigeración y patrones de sujeción estándar para la gama completa de máquinas de rectificado de doble disco de Peter Wolters.
¿Cómo diseñamos soluciones de rectificado industrial en MORESUPERHARD para piezas de alta precisión?
Para que tu planta de maquinado trabaje sin contratiempos y con el menor costo por pieza posible, nuestro equipo técnico diseña cada propuesta analizando detalladamente tu operación:
[Datos de tu pieza] + [Especificaciones del equipo] + [Tolerancias requeridas] ➔ Diseñamos a la medida de la rueda abrasiva ➔ Definimos los rodillos reavivadores de diamante necesarios ➔ Proponemos los parámetros óptimos de operación
Analizamos tu material exacto, el tratamiento térmico recibido, las dimensiones de la pieza, el modelo de tu máquina y tu volumen de producción mensual estimado. Solo así logramos diseñar una rueda que no solo rectifique bien, sino que rinda más de un millón de piezas manteniendo tolerancias de nivel micrométrico.
Optimiza tu línea de rectificado hoy mismo
Si actualmente estás procesando paletas de compresor, placas de válvula, anillos de sello u otros componentes planos de alta precisión y sientes que estás perdiendo dinero por paros continuos de máquina, estamos listos para ayudarte a optimizar tu proceso.
Para que nuestro equipo técnico pueda analizar tu caso particular y recomendarte la especificación exacta de rueda de CBN vitrificado y rodillo reavivador diamantado, solo necesitamos que nos proporciones la siguiente información básica:
Plano técnico o dimensiones geométricas de la pieza de trabajo.
Material de la pieza y su tratamiento térmico (dureza en escala HRC o HV).
Marca y modelo exacto de la rectificadora de doble disco que utilizas.
Tolerancia de planicidad, paralelismo y rugosidad superficial (Ra) requeridas.
Especificación de la rueda que utilizas actualmente (si buscas mejorar su rendimiento).
Volumen de producción diario requerido o tiempo de ciclo objetivo.
En MORESUPERHARD te acompañamos en cada etapa de tu proceso: desde el diseño y fabricación de la rueda, hasta la sintonización fina de los parámetros de rectificado en tu planta para garantizarte un proceso estable, eficiente y altamente rentable.
